Product Details
उत्पत्ति के प्लेस: डोंगगुआन
ब्रांड नाम: MENTO
प्रमाणन: FCC.ROHS,CCC
मॉडल संख्या: K3212
Payment & Shipping Terms
न्यूनतम आदेश मात्रा: 3
पैकेजिंग विवरण: W1350xD1000xH1600mm
प्रसव के समय: 20 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 10pcs + 20 कार्यदिवस
एओआई: |
स्वचालित |
पीसीबी मोटाई: |
0.2 मिमी - 6 मिमी |
आयाम: |
1000 मिमी x 800 मिमी x 1500 मिमी |
कैमरा: |
उच्च संकल्प डिजिटल कैमरा |
प्रकाश स्रोत: |
एलईडी |
निरीक्षण की सटीकता: |
99९% |
सॉफ्टवेयर: |
उन्नत छवि प्रसंस्करण सॉफ्टवेयर |
एओआई: |
स्वचालित |
पीसीबी मोटाई: |
0.2 मिमी - 6 मिमी |
आयाम: |
1000 मिमी x 800 मिमी x 1500 मिमी |
कैमरा: |
उच्च संकल्प डिजिटल कैमरा |
प्रकाश स्रोत: |
एलईडी |
निरीक्षण की सटीकता: |
99९% |
सॉफ्टवेयर: |
उन्नत छवि प्रसंस्करण सॉफ्टवेयर |
ऑनलाइन एओआई सुविधाएँ
1उच्च लागत प्रदर्शन
2मानक 5 मिलियन ग्लोबल एक्सपोजर औद्योगिक रंग कैमरा
3चीन में बड़ी व्यास वाले दूरबीन लेंस (उत्पादों पर लक्षित किए जा सकते हैं) का उपयोग करने वाली पहली कंपनी
4स्वतंत्र रूप से विकसित ऑप्टिकल प्रणाली (प्रकाश स्रोत स्थिरता)
5उच्च स्थिरता एकीकृत कास्टिंग मंच
आवेदन का दायराः सोल्डर जोड़ों और घुड़सवार उपकरणों का निरीक्षण

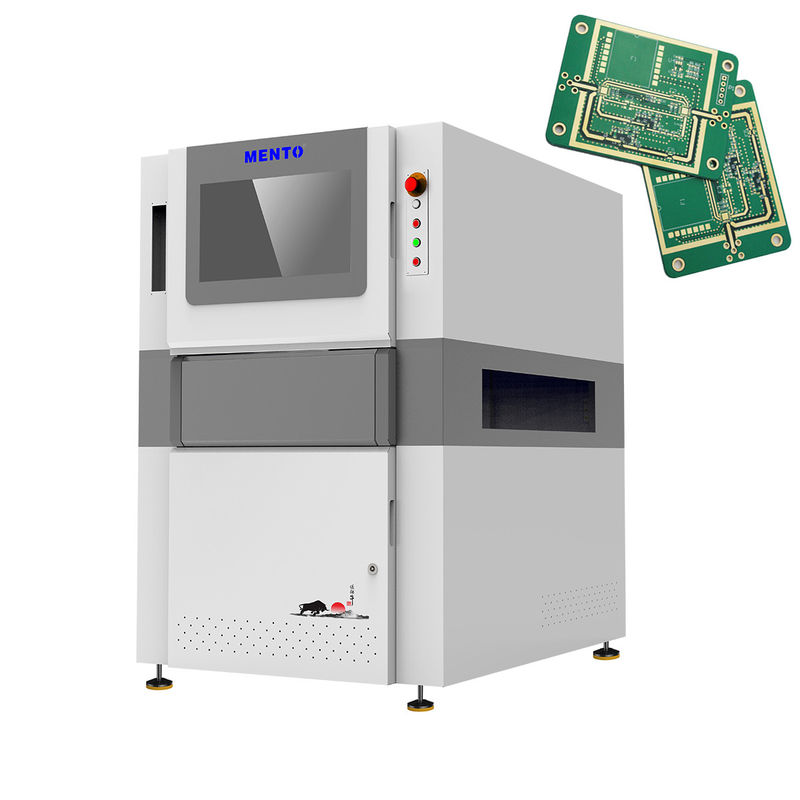

K32 सीरीज 3D सोल्डर पेस्ट निरीक्षण
| उपकरण का मॉडल | K3212 | |
| पता लगाने की क्षमता | पता लगाने वाली वस्तुएँ | गलत प्रिंट, अधिक मिलाप, अपर्याप्त मिलाप, मिलाप ब्रिजिंग, मिलाप पेस्ट टेलिंग, आकार असामान्यता, ऑफसेट |
| स्कैनिंग विधि | स्टॉप एंड गो | |
| ऑप्टिकल प्रणाली | कैमरा | 12MP उच्च गति रंग औद्योगिक कैमरा |
| प्रकाश स्रोत | दोहरे डीएलपी प्रकाश स्रोत (रास्टर चरण परिवर्तन प्रौद्योगिकी) और लाल, हरे और नीले (आरजीबी) प्रकाश स्रोत | |
| संकल्प | 10μm और 15um (वैकल्पिक) | |
| पता लगाने की क्षमता | ऊंचाई सटीकता (कैलिब्रेशन मॉड्यूल) | 1μm (मानक कैलिब्रेशन ब्लॉक का उपयोग करके) |
| वॉल्यूम दोहराव | < 1% (मानक सत्यापन ब्लॉक, 3सिग्मा) | |
| प्लेट झुकने के अधिकतम मुआवजे का मूल्य | ±3 मिमी | |
| पता लगाने की क्षमता GRR | < 10%at6o ((+ 50% सहिष्णुता, 5μm रिज़ॉल्यूशन) | |
| अधिकतम पता लगाने की ऊंचाई | 500μm | |
| छाया की समस्या का समाधान | चरण शिफ्ट प्रौद्योगिकी और द्विदिशात्मक 3D संरचित प्रकाश प्रणाली | |
| प्लेट झुकने के वास्तविक समय में मुआवजे की विधि | प्लेट बेंड मुआवजा (Z-ट्रैकिंग+पैड संदर्भ) | |
| परीक्षण स्क्रीन | रंग (3D और 2D चित्र एक साथ प्रदर्शित) | |
| ड्राइविंग उपकरण | सर्वमोटर+स्क्रू गाइड | |
| चलती गति | 800 मिमी/सेकंड | |
| न्यूनतम मापने योग्य उत्पाद आकार | 50mmx50mm | |
| उत्पाद का अधिकतम मापने योग्य आकार | 400mmx500mm | |
| पीसीबी की मोटाई | 0.5~6 मिमी | |
| ट्रैक चौड़ाई समायोजन | स्वचालित चौड़ाई समायोजन, मैनुअल चौड़ाई समायोजन | |
| सर्किट बोर्ड का संचरण/फिक्सिंग | बेल्ट कन्वेयर/न्यूमेटिक क्लैंप फिक्सिंग | |
| प्रेषण दिशा | बाएँ से दाएँ, दाएँ से बाएँ | |
| कक्षीय ऊंचाई | 900±20 मिमी | |
| कंप्यूटर विन्यास | मेनफ्रेम | सीपीयूः इंटेल आई5, रैमः डीडीआर4-16जी, जीपीयूः जीटीएक्स1660-6जीबी, एसएसडी:250जी, एचडीडीः 2टी |
| मॉनिटर | 22"एलईडी | |
| ऑपरेटिंग सिस्टम | उबंटू | |
| पैरामीटर | कुल आकार | W1350xD1000xH1600mm (अलार्म लाइट को छोड़कर) |
| वजन | 1100 किलो | |
| विद्युत स्रोत | AC220V/50~60Hz/2000W | |
| वायु दबाव | 0.5Mpa | |
| सॉफ्टवेयर समर्थित इनपुट स्वरूप | गेर्बर प्रारूप (274X), ओडीबी++ का समर्थन करें | |
| सांख्यिकीय प्रबंधन उपकरण |
हिस्टोग्राम,एक्स-बार एंड आर-चार्ट,एक्स-बार एंड एस-सी हार्ट,सी पी एंड सी पीके, %Gage R & R,SPI दैनिक/साप्ताहिक/मासिक रिपोर्ट, वास्तविक समय SPC& मल्टीपल डिस्प्ले |
|
| पर्यावरणीय आवश्यकताएं | तापमानः 5~40°C, सापेक्ष आर्द्रताः 25%~80% (कोई ठंढ नहीं) | |
| उपप्रोसेस और डाउनस्ट्रीम उपकरण संचार | मानक एसएमईएमए इंटरफ़ेस | |
चरण प्रोफ़ाइल माप का सिद्धांत
ऑब्जेक्ट सिन्यूसोइडल पैटर्न को विकृत करता है (मोड्यूलेट करता है)
साइनसॉइडल चरण की गणना करें और ऊंचाई (डेमोड्यूलेशन) का पता लगाएं
विरोधी हस्तक्षेप, उच्च परिशुद्धता, बड़ी रेंज
1चलती पट्टियाँ परिवेश के प्रकाश हस्तक्षेप का प्रतिरोध करने की क्षमता सुनिश्चित करती हैं।
2उच्च आवृत्ति वाली पट्टियाँ पर्याप्त ऊर्ध्वाधर संकल्प सुनिश्चित करती हैं
3कम आवृत्ति वाली पट्टियाँ पर्याप्त व्यापक माप सीमा सुनिश्चित करती हैं।
व्यापक एमईएसdआटाiइंटरफेसिंगcक्षमताएंऔर शक्तिशाली एसपीसी प्रणाली
1. शीर्ष दस अलार्म घटकों के वास्तविक समय के आंकड़े
2. अलार्म की संख्या मशीन को लॉक करने के लिए सेट किया जा सकता है
3. बाद में पता लगाने के लिए वास्तविक समय में प्रत्येक पीसीबी की पूरी बोर्ड छवि निर्यात करें
