Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
उत्पाद का विवरण
Place of Origin: China dongguan
ब्रांड नाम: Mento
प्रमाणन: ISO9001/ISO14001
Model Number: K3412
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: W1000mmxD1380mmxH1600mm (पैर के बिना 100±20mm)
Delivery Time: 3 week
Supply Ability: 1000/month
निरीक्षण की गति: |
80 सेमी²/सेकेंड तक |
संकल्प: |
10 माइक्रोन |
ऑपरेटिंग सिस्टम: |
उबंटू |
वजन: |
1100 किग्रा |
आयाम: |
एल 1000 एक्सडब्ल्यू 1380 एक्सएच 1600 एमएम |
निरीक्षण क्षेत्र: |
510 X 510 मिमी तक |
निरीक्षण के प्रकार: |
सोल्डर जोड़, घटक, दोष |
संरेखण विधि: |
स्वचालित संरेखण |
निरीक्षण की गति: |
80 सेमी²/सेकेंड तक |
संकल्प: |
10 माइक्रोन |
ऑपरेटिंग सिस्टम: |
उबंटू |
वजन: |
1100 किग्रा |
आयाम: |
एल 1000 एक्सडब्ल्यू 1380 एक्सएच 1600 एमएम |
निरीक्षण क्षेत्र: |
510 X 510 मिमी तक |
निरीक्षण के प्रकार: |
सोल्डर जोड़, घटक, दोष |
संरेखण विधि: |
स्वचालित संरेखण |
आवेदन का दायरा
सोल्डर जोड़ों और घुड़सवार उपकरणों की जांच
विशेषताएं
1.उच्च गति, एकल एफओवी प्रसंस्करण समय लगभग 350ms है
2.विरोधी हस्तक्षेप, उच्च परिशुद्धता, बड़ी सीमा
3. आरजीबी प्रकाश स्रोत न्याय की सटीकता बढ़ाने के लिए 2 डी जानकारी को सहजता से एकीकृत करता है
4तीन आयामी ऊंचाई विज़ुअलाइज़ेशन, जो तीन आयामी आरजीबी डेटा और ऊंचाई हीट मैप प्रदर्शित कर सकता है
तकनीकी पैरामीटर
| उपकरण का मॉडल | K3412 | |
| पता लगाने की क्षमता | पता लगाने वाली वस्तुएँ | मिस प्रिंट, अधिक मिलाप, अपर्याप्त मिलाप, मिलाप ब्रिजिंग, मिलाप पेस्ट टेलिंग, आकार असामान्यता, ऑफसेट |
| स्कैनिंग विधि | स्टॉप एंड गो | |
| ऑप्टिकल प्रणाली | कैमरा | 12MP उच्च गति रंग औद्योगिक कैमरा |
| प्रकाश स्रोत | 4 डीएलपी प्रकाश स्रोत (रास्टर चरण परिवर्तन प्रौद्योगिकी) और लाल, हरे और नीले (आरजीबी) प्रकाश स्रोत | |
| संकल्प | 10μm और 15um (वैकल्पिक) | |
| पता लगाने की क्षमता | ऊंचाई सटीकता (कैलिब्रेशन मॉड्यूल) | 1μm (मानक कैलिब्रेशन ब्लॉक का उपयोग करके) |
| वॉल्यूम दोहराव | < 1% (मानक सत्यापन ब्लॉक, 3सिग्मा) | |
| प्लेट झुकने के अधिकतम मुआवजे का मूल्य | ±3 मिमी | |
| पता लगाने की क्षमता GRR | < 10%at6o ((+ 50% सहिष्णुता, 5μm रिज़ॉल्यूशन) | |
| अधिकतम पता लगाने की ऊंचाई | 20 मिमी/40 मिमी | |
| छाया की समस्या का समाधान | छाया को समाप्त करने के लिए ग्रिडिंग चरण शिफ्टिंग तकनीक और चार दिशाीय 3D प्रकाश स्रोत प्रकाश व्यवस्था | |
| प्लेट झुकने के वास्तविक समय में मुआवजे की विधि | प्लेट बेंड मुआवजा (Z-ट्रैकिंग+पैड संदर्भ) | |
| परीक्षण स्क्रीन | रंग (3D और 2D चित्र एक साथ प्रदर्शित) | |
| ड्राइविंग उपकरण | सर्वमोटर+स्क्रू गाइड | |
| चलती गति | 800 मिमी/सेकंड | |
| न्यूनतम मापने योग्य उत्पाद आकार | 50mmx50mm | |
| उत्पाद का अधिकतम मापने योग्य आकार | 400mmx500mm | |
| पीसीबी की मोटाई | 0.5~6 मिमी | |
| ट्रैक चौड़ाई समायोजन | स्वचालित चौड़ाई समायोजन, मैनुअल चौड़ाई समायोजन | |
| सर्किट बोर्ड का संचरण/फिक्सिंग | बेल्ट कन्वेयर/न्यूमेटिक क्लैंप फिक्सिंग | |
| प्रेषण दिशा | बाएँ से दाएँ, दाएँ से बाएँ | |
| कक्षीय ऊंचाई | 900±20 मिमी | |
| कंप्यूटर विन्यास | मेनफ्रेम | सीपीयूः इंटेल आई5, रैमः डीडीआर4-16जी, जीपीयूः जीटीएक्स1660-6जीबी, एसएसडी:250जी, एचडीडीः 2टी |
| मॉनिटर | 22"एलईडी | |
| ऑपरेटिंग सिस्टम | उबंटू | |
| पैरामीटर | कुल आकार | W1000xD1380xH1600mm (अलार्म लाइट को छोड़कर) |
| वजन | 1100 किलो | |
| विद्युत स्रोत | AC220V/50~60Hz/2000W | |
| वायु दबाव | 0.5Mpa | |
| सॉफ्टवेयर समर्थित इनपुट स्वरूप | गेर्बर प्रारूप (274X), ओडीबी++ का समर्थन करें | |
| पर्यावरणीय आवश्यकताएं | तापमानः 5~40°C, सापेक्ष आर्द्रताः 25%~80% (कोई ठंढ नहीं) | |
| उपप्रोसेस और डाउनस्ट्रीम उपकरण संचार | मानक एसएमईएमए इंटरफ़ेस | |
हमारी अभिनव छवि प्रसंस्करण प्रणाली कई मुख्य फायदे और प्रौद्योगिकियां प्रदान करती है जो आपके काम की सटीकता और सटीकता को बढ़ा सकती हैं।हमारी विशेषताओं में से एक हमारे उच्च संकल्प इमेजिंग क्षमताओं है, जिसे विभिन्न संकल्पों के साथ कॉन्फ़िगर किया जा सकता है ताकि सबसे सूक्ष्म दोषों को भी उजागर किया जा सके - जिससे उनका पता लगाना और विश्लेषण करना आसान हो जाए।
हम इस उच्च-रिज़ॉल्यूशन इमेजिंग को अल्ट्रा-हाई फ्रेम रेट 5MP और 12MP हाई-स्पीड कलर इंडस्ट्रियल कैमरों के उपयोग के माध्यम से प्राप्त करते हैं।ये कैमरे उच्च अंत बड़े व्यास टेलीसेंट्रिक लेंस जो विकृति को कम करने और क्षेत्र की गहराई को अधिकतम करने के लिए बनाया गया है के साथ संयुक्त कर रहे हैं - स्पष्ट निर्माण, उच्च गुणवत्ता वाली छवियां जो उच्च और निम्न घटक छवि स्पष्टता के साथ संगत हैं।
हमारी प्रणाली भी आयामी माप की उच्चतम स्तर की सटीकता सुनिश्चित करने के लिए उन्नत अंशांकन प्रौद्योगिकी का उपयोग करता है। इस प्रौद्योगिकी दृश्य क्षेत्र फ्लैट क्षेत्र सुधार शामिल है,लेंस विकृति सुधार, और स्थापना त्रुटि सुधार - जिसके परिणामस्वरूप एक अति-सटीक माप उपकरण है जिस पर विस्तृत और सटीक विश्लेषण के लिए भरोसा किया जा सकता है।
इसके अतिरिक्त, हमारे बहु-कोण प्रकाश स्रोत को प्रभावी ढंग से विवरण जैसे कि सोल्डर जोड़ों और रेशम स्क्रीन सुविधाओं को उजागर करने के लिए डिज़ाइन किया गया है।हमने अपने प्रकाश स्रोत को निरंतर चमक और इष्टतम इमेजिंग गुणवत्ता सुनिश्चित करने के लिए एक निरंतर धारा नियंत्रक से लैस किया है.
इस उत्पाद के अनुप्रयोग के दायरे में मिलाप जोड़ों और घुड़सवार उपकरणों का निरीक्षण शामिल है। यह उपकरण इन घटकों में किसी भी दोष या दोष की पहचान करने में बेहद उपयोगी है,यह सुनिश्चित करना कि उपकरण की समग्र गुणवत्ता और कार्यक्षमता से कोई समझौता न हो.
इस उत्पाद में कई विशेषताएं हैं जो इसे सोल्डर जोड़ों और घुड़सवार उपकरणों की जांच के लिए अत्यधिक प्रभावी बनाती हैं। इसका एकल एफओवी प्रसंस्करण समय लगभग 350ms है,यह एक बहुत ही उच्च गति प्रसंस्करण मशीन बनानेइसके अतिरिक्त, इसे एंटी-इंटरफेस क्षमताओं के साथ डिज़ाइन किया गया है, जो इनपुट की एक विस्तृत श्रृंखला में उच्च स्तर की सटीकता प्रदान करता है।
एक अन्य प्रमुख विशेषता आरजीबी प्रकाश स्रोत से 2 डी जानकारी का निर्बाध एकीकरण है, जो निर्णय की सटीकता को बढ़ाता है। यह जानकारी तीन आयामों में भी प्रदर्शित की जा सकती है,एक मूल्यवान विज़ुअलाइज़ेशन टूल प्रदान करना जो आरजीबी डेटा के साथ-साथ ऊंचाई हीट मैप प्रदर्शित करता हैये विशेषताएं मिलकर निरीक्षण प्रक्रिया को तेज, सटीक और अत्यधिक प्रभावी बनाती हैं।
हमारा सॉफ्टवेयर ग्राफिकल प्रोग्रामिंग के लिए एक तेज़ और न्यूनतम दृष्टिकोण प्रदान करता है। सार्वभौमिक मॉड्यूल का उपयोग करके, आप मानक अनुप्रयोगों का निर्माण कर सकते हैं और अपनी परियोजनाओं को तेजी से प्रोटोटाइप कर सकते हैं।आप कुछ ही समय में अपने प्रोटोटाइप सत्यापित कर सकते हैं, विकास प्रक्रिया को बहुत अधिक कुशल बनाता है।
हमारे सॉफ्टवेयर के मुख्य लाभों में से एक है बिना किसी कोडिंग की आवश्यकता के दृश्य निरीक्षण करने की क्षमता।आप आसानी से विभिन्न मॉड्यूल को जोड़कर और अपने माउस पर क्लिक करके एक दृश्य निरीक्षण एल्गोरिथ्म प्रक्रिया का निर्माण कर सकते हैंयह दृश्य निरीक्षण की प्रक्रिया को बहुत सरल और तेज़ बनाता है, जिससे आपको लंबे समय में बहुत समय की बचत होती है।
दृश्य निरीक्षण के अलावा, हमारा सॉफ्टवेयर गति नियंत्रण प्रक्रिया को भी सरल बनाता है।आप गति को नियंत्रित करने के लिए किसी भी कोड पता करने की जरूरत नहीं है - हमारे गति नियंत्रण प्रक्रिया केवल इंटरैक्टिव विन्यास की आवश्यकता है कि एक गति कार्ड नियंत्रण इंटरफ़ेस प्रदान करता हैइस इंटरफेस के साथ, आप बिना किसी परेशानी के जटिल गति नियंत्रण परिदृश्यों को आसानी से महसूस कर सकते हैं।

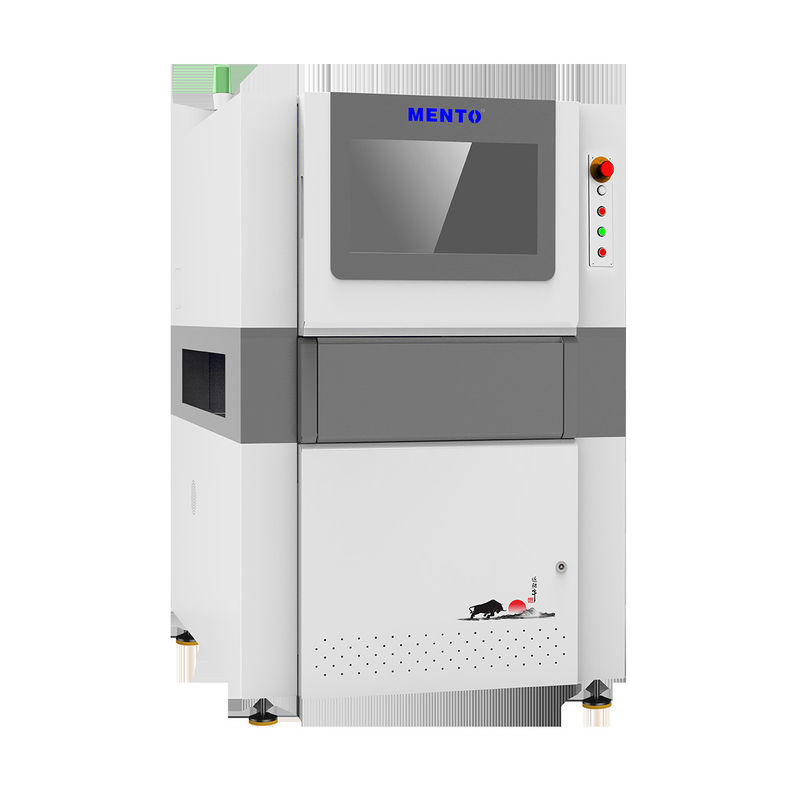

Mento की 3D AOI मशीन, मॉडल संख्या K3412, चीन डोंगगुआन में निर्मित एक शीर्ष-ऑफ-द-लाइन पीसीबी निरीक्षण प्रणाली है। यह ISO9001 / ISO14001 प्रमाणन के साथ आता है,गुणवत्ता और पर्यावरणीय मानकों को पूरा करना.
हमारे उत्पाद अनुकूलन सेवाएं आपकी विशिष्ट आवश्यकताओं को पूरा करने में लचीलापन प्रदान करती हैं। न्यूनतम आदेश मात्रा केवल 1 है, और कीमत आपकी आवश्यकताओं के आधार पर बातचीत योग्य है।
डिलीवरी का समय लगभग 3 सप्ताह है, और हमारी आपूर्ति क्षमता प्रति माह 1000 यूनिट है। मशीन के आयाम L 1000 X W 1380 X H 1600 मिमी हैं, और इसका वजन 1100 किलोग्राम है। यह AC 220V पर चलता है,50/60 हर्ट्ज बिजली की आपूर्ति और उबंटू ऑपरेटिंग सिस्टम पर काम करता है.
एओआई पीसीबी निरीक्षण प्रणाली की आरजीबी एलईडी प्रकाश व्यवस्था मुद्रित सर्किट बोर्डों की स्पष्ट और सटीक छवि प्रदान करती है।हमारी उत्पाद अनुकूलन सेवाएं आपकी आवश्यकताओं को कैसे पूरा कर सकती हैं, इसके बारे में अधिक जानने के लिए आज ही हमसे संपर्क करें.
3 डी एओआई मशीन उत्पाद के साथ आता है तकनीकी सहायता और सेवाओं को सुनिश्चित करने के लिए इष्टतम प्रदर्शन और कम से कम डाउनटाइम। हमारे विशेषज्ञ तकनीशियन प्रदान करते हैंः
हमारी तकनीकी सहायता और सेवाएं आपकी 3D एओआई मशीन को सुचारू और कुशलता से चलाने के लिए डिज़ाइन की गई हैं, ताकि आप अपने उत्पादन लक्ष्यों पर ध्यान केंद्रित कर सकें।
उत्पाद पैकेजिंगः
थ्रीडी एओआई मशीन को शिपिंग के दौरान सुरक्षा के लिए फोम के आवेषण के साथ एक मजबूत कार्डबोर्ड बॉक्स में दिया जाएगा। पैकेज के आयाम 50 सेमी x 50 सेमी x 50 सेमी होंगे और वजन लगभग 20 किलोग्राम होगा।
नौवहन:
उत्पाद को एक प्रतिष्ठित कूरियर सेवा के माध्यम से भेज दिया जाएगा और वितरण पर हस्ताक्षर की आवश्यकता होगी। अनुमानित शिपिंग समय 5-7 कार्य दिवसों का होगा,लेकिन गंतव्य के आधार पर भिन्न हो सकते हैंशिपिंग की लागत डिलीवरी के पते के आधार पर गणना की जाएगी और आदेश की कुल लागत में जोड़ी जाएगी।
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न: इस उत्पाद का ब्रांड नाम क्या है?
उत्तर: इस उत्पाद का ब्रांड नाम Mento है।
प्रश्न: इस उत्पाद का मॉडल नंबर क्या है?
उत्तर: इस उत्पाद का मॉडल नंबर K3412 है।
प्रश्न: इस उत्पाद का निर्माण कहाँ किया जाता है?
उत्तर: यह उत्पाद चीन के डोंगगुआन में बनाया गया है।
प्रश्न: इस उत्पाद के पास क्या प्रमाणपत्र हैं?
ए: इस उत्पाद के पास ISO9001 और ISO14001 प्रमाणपत्र हैं।
प्रश्न: इस उत्पाद के लिए न्यूनतम आदेश मात्रा क्या है?
इस उत्पाद के लिए न्यूनतम आदेश मात्रा 1 है।
प्रश्न: क्या कीमत पर बातचीत की जा सकती है?
उत्तर: हाँ, इस उत्पाद की कीमत पर बातचीत की जा सकती है।
प्रश्न: इस उत्पाद के लिए डिलीवरी का समय क्या है?
उत्तर: इस उत्पाद के लिए डिलीवरी का समय 3 सप्ताह है।
प्रश्न: इस उत्पाद की आपूर्ति क्षमता क्या है?
उत्तर: इस उत्पाद की आपूर्ति क्षमता 1000/माह है।
