Product Details
उत्पत्ति के प्लेस: चीन डोंगगुआन
ब्रांड नाम: Mento
प्रमाणन: ISO9001/ISO14001
मॉडल संख्या: K3412
Payment & Shipping Terms
न्यूनतम आदेश मात्रा: 1
मूल्य: Negotiable
पैकेजिंग विवरण: W1000mmxD1380mmxH1600mm (पैर के बिना 100±20mm)
प्रसव के समय: 3 सप्ताह
भुगतान शर्तें: ऑन लाइन, एल/सी, टी/टी
आपूर्ति की क्षमता: 1000/माह
संकल्प: |
10 माइक्रोन |
निरीक्षण के प्रकार: |
सोल्डर जोड़, घटक, दोष |
कैमरा प्रकार: |
3डी डिजिटल कैमरा |
निरीक्षण क्षेत्र: |
510 X 510 मिमी तक |
निरीक्षण विधि: |
3डी निरीक्षण |
सॉफ्टवेयर: |
सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस |
संरेखण विधि: |
स्वचालित संरेखण |
ऑपरेटिंग सिस्टम: |
विंडोज 10 |
संकल्प: |
10 माइक्रोन |
निरीक्षण के प्रकार: |
सोल्डर जोड़, घटक, दोष |
कैमरा प्रकार: |
3डी डिजिटल कैमरा |
निरीक्षण क्षेत्र: |
510 X 510 मिमी तक |
निरीक्षण विधि: |
3डी निरीक्षण |
सॉफ्टवेयर: |
सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस |
संरेखण विधि: |
स्वचालित संरेखण |
ऑपरेटिंग सिस्टम: |
विंडोज 10 |
ऑनलाइन एओआई सुविधाएँ
1उच्च लागत प्रदर्शन
2मानक 5 मिलियन ग्लोबल एक्सपोजर औद्योगिक रंग कैमरा
3चीन में बड़ी व्यास वाले दूरबीन लेंस (उत्पादों पर लक्षित किए जा सकते हैं) का उपयोग करने वाली पहली कंपनी
4स्वतंत्र रूप से विकसित ऑप्टिकल प्रणाली (प्रकाश स्रोत स्थिरता)
5उच्च स्थिरता एकीकृत कास्टिंग मंच
आवेदन का दायराः सोल्डर जोड़ों और घुड़सवार उपकरणों का निरीक्षण

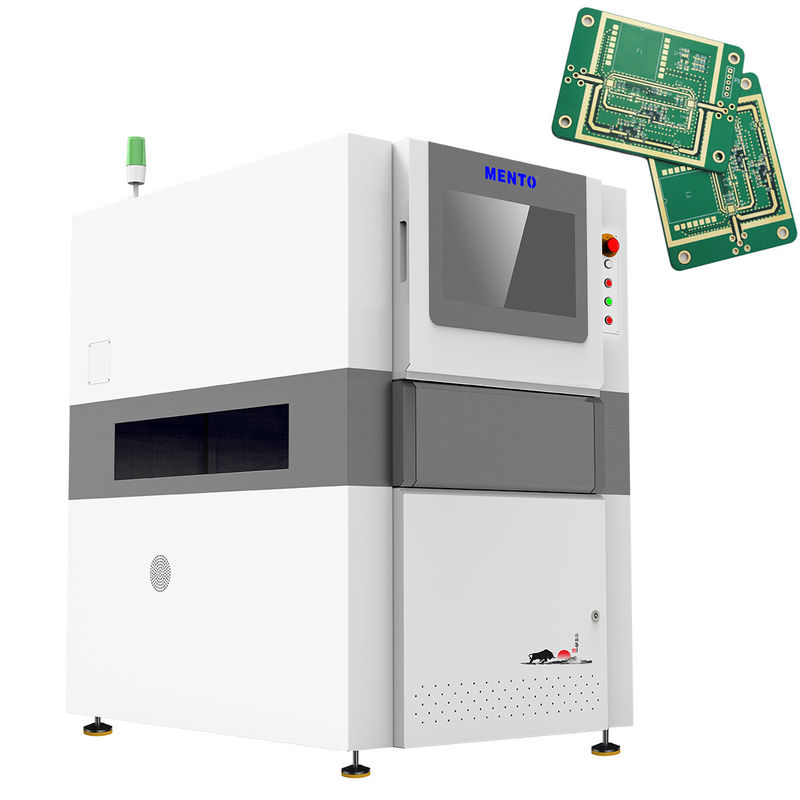

3डी एओआई निरीक्षण मशीन एक शक्तिशाली और मजबूत पीसीबी एओआई उपकरण है जो दोषों और अनियमितताओं के लिए पीसीबी की पूरी तरह से जांच करने के लिए उन्नत 3डी निरीक्षण तकनीक का उपयोग करता है।10 μm के संकल्प के साथ, हमारा 3 डी डिजिटल कैमरा सबसे छोटे विवरणों को भी कैप्चर कर सकता है और अत्यधिक सटीक और विश्वसनीय निरीक्षण परिणाम प्रदान कर सकता है।
हमारी 3 डी एओआई निरीक्षण मशीन में आरजीबी एलईडी प्रकाश व्यवस्था है जो एक समान प्रकाश व्यवस्था प्रदान करती है, जिससे निरीक्षण के तहत पीसीबी की स्पष्ट और विस्तृत छवि बनती है।हमारे मशीन द्वारा नियोजित 3 डी निरीक्षण विधि सुनिश्चित करता है कि पीसीबी के हर पहलू पूरी तरह से जांच की जाती है, जिसमें जटिल और कठिन पहुंच वाले क्षेत्र भी शामिल हैं जिन्हें पारंपरिक 2 डी निरीक्षण विधियों द्वारा याद किया जा सकता है।
3 डी एओआई निरीक्षण मशीन एक भारी शुल्क और विश्वसनीय उपकरण का एक टुकड़ा है जो लंबे समय तक चलने के लिए बनाया गया है। 800 किलोग्राम के वजन के साथ,यह औद्योगिक उपयोग की कठोरता का सामना करने और हर बार लगातार और सटीक परिणाम देने के लिए डिज़ाइन किया गया हैइसके अतिरिक्त, हमारी मशीन उन्नत एल्गोरिदम और सॉफ्टवेयर से लैस है जो इसे उच्च सटीकता और गति के साथ दोषों का पता लगाने और चिह्नित करने में सक्षम बनाता है,यह सुनिश्चित करना कि आपकी उत्पादन लाइन सुचारू रूप से और कुशलता से चले.
निष्कर्ष में, यदि आप एक उच्च गुणवत्ता और विश्वसनीय पीसीबी निरीक्षण प्रणाली के लिए देख रहे हैं, हमारे 3 डी एओआई निरीक्षण मशीन सही विकल्प है। अपने उन्नत 3 डी निरीक्षण प्रौद्योगिकी के साथ,आरजीबी एलईडी प्रकाश व्यवस्था, और भारी शुल्क निर्माण, यह मशीन असाधारण प्रदर्शन और सटीकता प्रदान करने के लिए डिज़ाइन की गई है, जिससे आपको अपने पीसीबी की गुणवत्ता और विश्वसनीयता सुनिश्चित करने में मदद मिलती है।
| उपकरण का मॉडल | K3412 | |
| पता लगाने की क्षमता | पता लगाने वाली वस्तुएँ | कुछ टुकड़े, गलत टुकड़े, उल्टा, ऑफसेट, झूठी मिलाप, झूठी मिलाप, अधिक टिन, कम टिन, निरंतर टिन, कब्र का पत्थर, पलटा, विकृत पैर, क्षतिग्रस्त, कई टुकड़े, खरोंच,विदेशी पदार्थ |
| स्कैनिंग विधि | स्टॉप एंड गो | |
| ऑप्टिकल प्रणाली | कैमरा | 12MP उच्च गति रंग औद्योगिक कैमरा |
| प्रकाश स्रोत | 4 डीएलपी प्रकाश स्रोत (रास्टर चरण परिवर्तन प्रौद्योगिकी) और लाल, हरे और नीले (आरजीबी) प्रकाश स्रोत | |
| संकल्प | 10μm और 15um (वैकल्पिक) | |
| वॉल्यूम दोहराव | < 1% (मानक सत्यापन ब्लॉक, 3सिग्मा) | |
| प्लेट झुकने के अधिकतम मुआवजे का मूल्य | ±3 मिमी | |
| पता लगाने की क्षमता GRR | < 10%at6o ((+ 50% सहिष्णुता, 5μm रिज़ॉल्यूशन) | |
| अधिकतम पता लगाने की ऊंचाई | 20 मिमी/40 मिमी | |
| छाया की समस्या का समाधान | चरण शिफ्ट प्रौद्योगिकी और द्विदिशात्मक 3D संरचित प्रकाश प्रणाली | |
| प्लेट झुकने के वास्तविक समय में मुआवजे की विधि | प्लेट बेंड मुआवजा (Z-ट्रैकिंग+पैड संदर्भ) | |
| परीक्षण स्क्रीन | रंग (3D और 2D चित्र एक साथ प्रदर्शित) | |
| ड्राइविंग उपकरण | सर्वमोटर+स्क्रू गाइड | |
| चलती गति | 800 मिमी/सेकंड | |
| न्यूनतम मापने योग्य उत्पाद आकार | 50mmx50mm | |
| उत्पाद का अधिकतम मापने योग्य आकार | 400mmx500mm | |
| पीसीबी की मोटाई | 0.5~6 मिमी | |
| ट्रैक चौड़ाई समायोजन | स्वचालित चौड़ाई समायोजन, मैनुअल चौड़ाई समायोजन | |
| सर्किट बोर्ड का संचरण/फिक्सिंग | बेल्ट कन्वेयर/न्यूमेटिक क्लैंप फिक्सिंग | |
| प्रेषण दिशा | बाएँ से दाएँ, दाएँ से बाएँ | |
| कक्षीय ऊंचाई | 900±20 मिमी | |
| कंप्यूटर विन्यास | मेनफ्रेम | सीपीयूः इंटेल आई5, रैमः डीडीआर4-16जी, जीपीयूः जीटीएक्स1660-6जीबी, एसएसडी:250जी, एचडीडीः 2टी |
| मॉनिटर | 22"एलईडी | |
| ऑपरेटिंग सिस्टम | उबंटू | |
| पैरामीटर | कुल आकार | W1000xD1380xH1600mm (अलार्म लाइट को छोड़कर) |
| वजन | 1100 किलो | |
| विद्युत स्रोत | AC220V/50~60Hz/2000W | |
| वायु दबाव | 0.5Mpa | |
| पर्यावरणीय आवश्यकताएं | तापमानः 5~40°C, सापेक्ष आर्द्रताः 25%~80% (कोई ठंढ नहीं) | |
| उपप्रोसेस और डाउनस्ट्रीम उपकरण संचार | मानक एसएमईएमए इंटरफ़ेस | |
यह 3 डी एओआई मशीन एओआई पीसीबी निरीक्षण, एओआई पीसीबी निरीक्षण, और एओआई पीसीबी निरीक्षण के लिए आदर्श है। स्वचालित संरेखण के साथ, एक 3 डी डिजिटल कैमरा और 80 सेमी 2 / सेकंड तक की उच्च निरीक्षण गति,यह 510 x 510 मिमी तक के निरीक्षण क्षेत्र को कवर कर सकता हैइसके अतिरिक्त इसका वजन 800 किलोग्राम है।
| पैरामीटर | मूल्य |
|---|---|
| उत्पाद | थ्रीडी एओआई मशीन |
| आयाम | W1000mmxD1380mmxH1600mm |
| संकल्प | 10 μm |
| निरीक्षण विधि | थ्रीडी निरीक्षण |
| प्रकाश व्यवस्था | आरजीबी एलईडी |
| निरीक्षण के प्रकार | सोल्डर जोड़, घटक, दोष |
| सॉफ्टवेयर | सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस |
| संरेखण विधि | स्वचालित संरेखण |
| वजन | 800 किलो |
| ऑपरेटिंग सिस्टम | विंडोज 10 |
| विद्युत आपूर्ति | AC 220V, 50/60Hz |
मेन्टो-01 उन्नत थ्रीडी निरीक्षण तकनीक से लैस है जो पीसीबी पर विभिन्न प्रकार के दोषों का पता लगाने और विश्लेषण करने में उच्च सटीकता और विश्वसनीयता सुनिश्चित करता है।मशीन की निरीक्षण गति 80 सेमी2/सेकेंड तक पहुंच सकती हैयह उच्च मात्रा में उत्पादन के वातावरण के लिए आदर्श है। निरीक्षण क्षेत्र 510 x 510 मिमी तक कवर कर सकता है, जो निरीक्षण की संभावनाओं की एक विस्तृत श्रृंखला प्रदान करता है।
अपने कॉम्पैक्ट डिजाइन के साथ, Mento-01 को आसानी से किसी भी उत्पादन लाइन में एकीकृत किया जा सकता है। मशीन का आयाम L 1300 x W 1300 x H 1500 मिमी है,इसे छोटे और मध्यम आकार के उत्पादन संयंत्रों के लिए उपयुक्त बनानामेन्टो-01 को उच्च गुणवत्ता और पर्यावरण प्रबंधन मानकों को सुनिश्चित करने के लिए आईएसओ9001/आईएसओ14001 से भी प्रमाणित किया गया है।
मेन्टो-01 पीसीबी निर्माताओं के लिए एक आदर्श समाधान है जिन्हें उच्च गति, उच्च परिशुद्धता और विश्वसनीय निरीक्षण मशीनों की आवश्यकता होती है। मशीन विभिन्न अवसरों और परिदृश्यों के लिए उपयुक्त है, जैसेः
मेन्टो-01 एक सौदेबाजी योग्य मूल्य पर उपलब्ध है, जिसमें न्यूनतम आदेश मात्रा 1 है। डिलीवरी का समय केवल 1 सप्ताह है, और भुगतान की शर्तें ऑनलाइन भुगतान सहित लचीली हैं।मशीन की आपूर्ति क्षमता 1000/माह है, जिससे यह उच्च मात्रा में उत्पादन वातावरण के लिए एक विश्वसनीय और कुशल समाधान बन जाता है।
निष्कर्ष में, Mento-01 चीन के डोंगगुआन में अग्रणी एओआई उपकरण निर्माताओं में से एक द्वारा निर्मित एक शीर्ष-लाइन 3 डी एओआई निरीक्षण मशीन है।मशीन की उन्नत निरीक्षण तकनीक, उच्च गति निरीक्षण, और व्यापक निरीक्षण क्षेत्र इसे विभिन्न प्रकार के निरीक्षण के लिए एक आदर्श समाधान बनाते हैं। इसके कॉम्पैक्ट डिजाइन, उच्च गुणवत्ता प्रमाणन और लचीली भुगतान शर्तों के साथ,Mento-01 दुनिया भर में पीसीबी निर्माताओं के लिए एक विश्वसनीय और कुशल समाधान है.
3 डी एओआई मशीन उत्पाद तकनीकी सहायता और सेवाओं में शामिल हैंः
- प्रारंभिक स्थापना और स्थापना सहायता
- मशीनों के संचालन और रखरखाव का प्रशिक्षण
- किसी भी तकनीकी समस्या का निवारण
- नियमित सॉफ्टवेयर अद्यतन और उन्नयन
- सटीक प्रदर्शन सुनिश्चित करने के लिए कैलिब्रेशन और परीक्षण सेवाएं
- आवश्यकतानुसार प्रतिस्थापन भाग और मरम्मत
- संदर्भ के लिए तकनीकी दस्तावेज और मैनुअल
उत्पाद पैकेजिंगः
3 डी एओआई मशीन को परिवहन के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए लकड़ी के डिब्बे में सुरक्षित रूप से पैक किया जाएगा। डिब्बे पर उत्पाद का नाम, आयाम, वजन और हैंडलिंग निर्देशों के साथ लेबल किया जाएगा।कटोरे के अंदर, परिवहन के दौरान किसी भी क्षति को रोकने के लिए मशीन फोम पैडिंग के साथ सुरक्षित रूप से बंद हो जाएगी।
नौवहन:
3डी एओआई मशीन को समय पर डिलीवरी सुनिश्चित करने के लिए एक विश्वसनीय और त्वरित फ्रेट सेवा के माध्यम से शिप किया जाएगा।शिपिंग की लागत खरीद मूल्य में शामिल होगी और ग्राहक को उनके शिपमेंट की स्थिति की निगरानी के लिए एक ट्रैकिंग नंबर प्रदान किया जाएगाडिलीवरी का समय ग्राहक द्वारा चुने गए गंतव्य और परिवहन के तरीके पर निर्भर करेगा।
प्रश्न: 3 डी एओआई मशीन का ब्रांड नाम क्या है?
A: ब्रांड नाम Mento है।
प्रश्न: 3डी एओआई मशीन का मॉडल नंबर क्या है?
उत्तर: मॉडल संख्या Mento-01 है।
प्रश्न: थ्रीडी एओआई मशीन का निर्माण कहाँ किया जाता है?
उत्तर: 3डी एओआई मशीन चीन के डोंगगुआन में निर्मित है।
प्रश्न: 3डी एओआई मशीन के पास क्या प्रमाणपत्र हैं?
A: 3D AOI मशीन ISO9001/ISO14001 के साथ प्रमाणित है।
प्रश्न: 3 डी एओआई मशीन के लिए न्यूनतम आदेश मात्रा क्या है?
उत्तर: न्यूनतम आदेश मात्रा 1 है।
प्रश्न: 3 डी एओआई मशीन की कीमत क्या है?
उत्तर: कीमत पर बातचीत की जा सकती है।
प्रश्न: थ्रीडी एओआई मशीन के लिए डिलीवरी का समय क्या है?
उत्तर: डिलीवरी का समय 3 सप्ताह है।
प्रश्न: 3डी एओआई मशीन के लिए भुगतान की शर्तें क्या हैं?
उत्तर: भुगतान की शर्तें ऑनलाइन हैं।
प्रश्न: 3डी एओआई मशीन की आपूर्ति क्षमता क्या है?
उत्तर: आपूर्ति क्षमता 1000/माह है।
