Product Details
उत्पत्ति के प्लेस: डोंगगुआन
ब्रांड नाम: MENTO
प्रमाणन: FCC.ROHS,CCC
मॉडल संख्या: K2005DW
Payment & Shipping Terms
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: W1300xD1600xH1650mm
प्रसव के समय: 20 कार्य दिवस
आपूर्ति की क्षमता: 1000 पीसी / एम
मोटाई: |
0.5mm-6 मिमी |
उपयुक्त पीसीबी आकार: |
50*50 - 250*330मिमी |
कनेक्टिविटी: |
उद्योग-मानक संचार प्रोटोकॉल के साथ संगत |
पता लगाने की गति: |
0.6 एफओवी/सेकंड |
पद: |
श्रीमती एओआई पीसीबी मशीन, एओआई सिस्टम |
निरीक्षण क्षेत्र: |
510 मिमी x 460 मिमी तक |
विद्युत आपूर्ति: |
एसी 220 वी, 50/60 हर्ट्ज |
वारंटी: |
1 वर्ष |
स्टॉक: |
बड़ा |
चौड़ाई समायोजन: |
नियमावली |
विशेषताएं: |
अल्ट्रा हाई प्रेसिजन 3डी एओआई |
मशीन का आकार: |
W1080 X D1390 X H1840 मिमी |
गति: |
0.23 सेकंड/FOV |
विपणन प्रकार: |
नया उत्पाद 2020 |
गुणवत्ता: |
ऊपर |
मोटाई: |
0.5mm-6 मिमी |
उपयुक्त पीसीबी आकार: |
50*50 - 250*330मिमी |
कनेक्टिविटी: |
उद्योग-मानक संचार प्रोटोकॉल के साथ संगत |
पता लगाने की गति: |
0.6 एफओवी/सेकंड |
पद: |
श्रीमती एओआई पीसीबी मशीन, एओआई सिस्टम |
निरीक्षण क्षेत्र: |
510 मिमी x 460 मिमी तक |
विद्युत आपूर्ति: |
एसी 220 वी, 50/60 हर्ट्ज |
वारंटी: |
1 वर्ष |
स्टॉक: |
बड़ा |
चौड़ाई समायोजन: |
नियमावली |
विशेषताएं: |
अल्ट्रा हाई प्रेसिजन 3डी एओआई |
मशीन का आकार: |
W1080 X D1390 X H1840 मिमी |
गति: |
0.23 सेकंड/FOV |
विपणन प्रकार: |
नया उत्पाद 2020 |
गुणवत्ता: |
ऊपर |

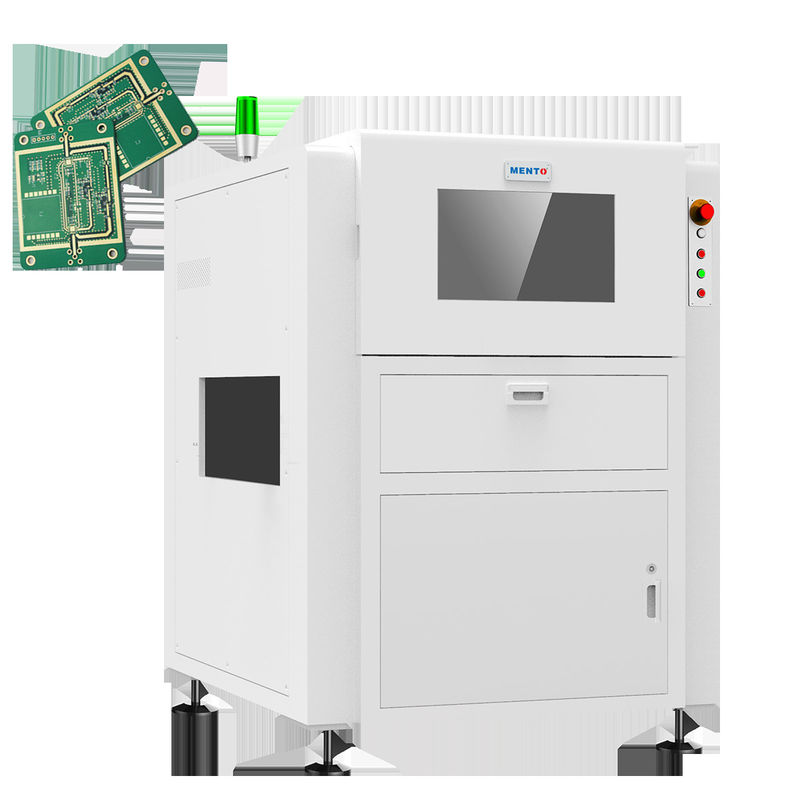

नीचे से रोशनी वाला एओआई
1. उच्च पहचान, कम गलत आकलन
2अद्वितीय चेन ट्रैक
3. समृद्ध पहचान एल्गोरिदम प्रभावी रूप से डीआईपी दोषों को लक्षित कर सकते हैं
4निरीक्षण अनुपात के अनुसार दो-व्यक्ति पुनः-निर्णय मरम्मत स्टेशनों को लागू किया जा सकता है।
आवेदन का दायराः सोल्डर जोड़ों और घुड़सवार उपकरणों का निरीक्षण
| उपकरण का मॉडल | K2005DW | |
| पता लगाने की क्षमता | पता लगाने वाली वस्तुएँ | CHIP घटक शरीर, CHIP घटक मिलाप जोड़, वर्ण, DIP मिलाप जोड़ |
| सबसे छोटा घटक | CHIP: 0201 पिच:0.3 मिमी | |
| पता लगाने की विधि | एल्गोरिथ्म पैरामीटर डिबगिंग, मशीन लर्निंग | |
| ऑप्टिकल प्रणाली | कैमरा | 5MP उच्च गति रंग औद्योगिक कैमरा |
| टेलीसेंट्रिक लेंस | 0.22X/0.17X | |
| संकल्प | 15um/20um/25um | |
| एफओवी | 36x30mm/48x40mm/61x51mm | |
| पता लगाने की गति | 3FOV/s | |
| सॉफ्टवेयर प्रणाली | ऑपरेटिंग सिस्टम | विंडोज 10 |
| यांत्रिक गुण | पीसीबी मोटाई | 0.3~10mm ((warpage≤5mm) |
| घटक ऊंचाई | 180 मिमी ऊपरी, 30 मिमी निचले (विशेष ऊंचाई अनुकूलित किया जा सकता है) | |
| ड्राइविंग उपकरण | सर्वो मोटर + गेंद शिकंजा + रैखिक स्लाइड | |
| चलती गति | अधिकतम 600 मिमी/सेकंड | |
| स्थिति की सटीकता | ≤8um ((कैलिब्रेशन के बाद) | |
| पीसीबी परिवहन रेल | पीसीबी रेल परिवहन ऊंचाईः 900±20 मिमी (जमीन से पीसीबी गाइड रेल परिवहन सतह तक) | |
| पीसीबी का अधिकतम आकारः 510mmx460mm | ||
| पीसीबी के बीच न्यूनतम दूरीः ≤90 मिमी | ||
| पैरामीटर | विद्युत स्रोत | AC220V/50Hz/2000W |
| कुल आकार | W1140mmxD1400mmxH1600mm (पैर 100±20mm को छोड़कर) | |
| वजन | ≈700 किलो | |
| वायु दबाव | ≥0.5MPa | |
| पर्यावरणीय आवश्यकताएं | तापमानः 5~40°C, सापेक्ष आर्द्रता 25%~80% (कोई ठंढ नहीं) | |
| उपप्रोसेस और डाउनस्ट्रीम उपकरण संचार | मानक एसएमईएमए इंटरफ़ेस | |
