उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन डोंगगुआन
ब्रांड नाम: Mento
प्रमाणन: ISO9001/ISO14001
मॉडल संख्या: k3205
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: W1000mmxD1380mmxH1600mm (पैर के बिना 100±20mm)
प्रसव के समय: 3 सप्ताह
भुगतान शर्तें: ऑन लाइन, एल/सी, टी/टी
आपूर्ति की क्षमता: 1000/माह
संरेखण विधि: |
स्वचालित संरेखण |
संकल्प: |
10 माइक्रोन |
प्रकाश व्यवस्था: |
आरजीबी एलईडी |
सॉफ्टवेयर: |
सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस |
आयाम: |
एल 1300 एक्सडब्ल्यू 1300 एक्सएच 1500 एमएम |
कैमरा प्रकार: |
3डी डिजिटल कैमरा |
ऑपरेटिंग सिस्टम: |
विंडोज 10 |
पीसीबी मोटाई: |
0.5 - 5 मिमी |
संरेखण विधि: |
स्वचालित संरेखण |
संकल्प: |
10 माइक्रोन |
प्रकाश व्यवस्था: |
आरजीबी एलईडी |
सॉफ्टवेयर: |
सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस |
आयाम: |
एल 1300 एक्सडब्ल्यू 1300 एक्सएच 1500 एमएम |
कैमरा प्रकार: |
3डी डिजिटल कैमरा |
ऑपरेटिंग सिस्टम: |
विंडोज 10 |
पीसीबी मोटाई: |
0.5 - 5 मिमी |
ऑनलाइन एओआई सुविधाएँ
1उच्च लागत प्रदर्शन
2मानक 5 मिलियन ग्लोबल एक्सपोजर औद्योगिक रंग कैमरा
3चीन में बड़ी व्यास वाले दूरबीन लेंस (उत्पादों को लक्षित किया जा सकता है) का उपयोग करने वाली पहली कंपनी
4स्वतंत्र रूप से विकसित ऑप्टिकल प्रणाली (प्रकाश स्रोत स्थिरता)
5उच्च स्थिरता एकीकृत कास्टिंग मंच

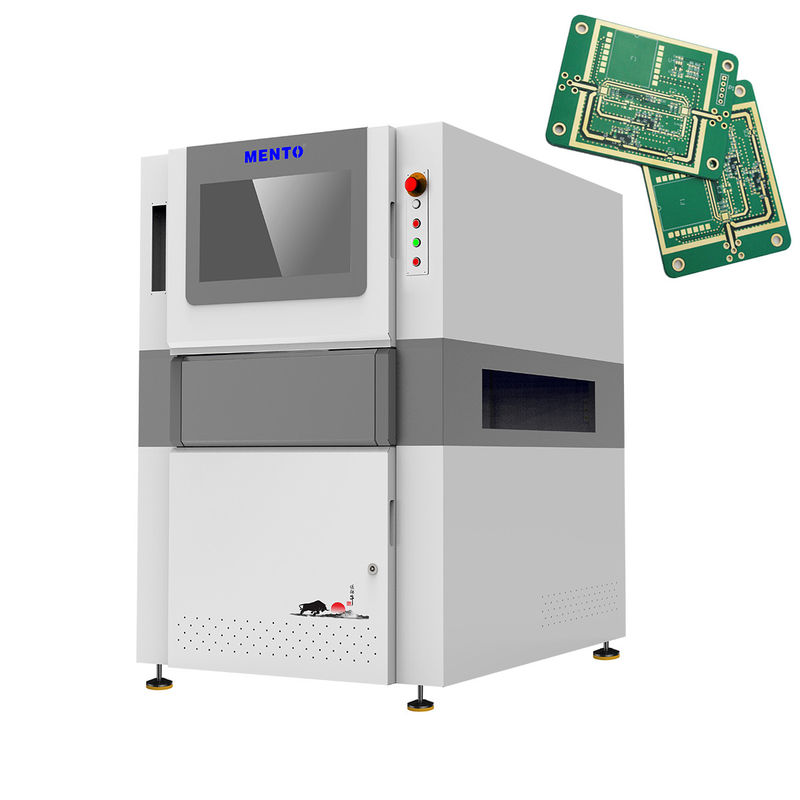

आवेदन का दायराः सोल्डर जोड़ों और घुड़सवार उपकरणों का निरीक्षण
| थ्रीडी सोल्डर पेस्ट निरीक्षण | ||
| उपकरण का मॉडल | K3205 | |
| पता लगाने की क्षमता | पता लगाने वाली वस्तुएँ | मिस प्रिंट, ओवर सोल्डर, अपर्याप्त सोडर, सोडर ब्रिजिंग, सोडर पेस्ट टेलिंग, आकार असामान्यता, ऑफसेट |
| स्कैनिंग विधि | स्टॉप एंड गो | |
| ऑप्टिकल प्रणाली | कैमरा | 5MP उच्च गति रंग औद्योगिक कैमरा |
| प्रकाश स्रोत | दोहरे डीएलपी प्रकाश स्रोत (रास्टर चरण परिवर्तन प्रौद्योगिकी) और लाल, हरे और नीले (आरजीबी) प्रकाश स्रोत | |
| संकल्प | 10μm और 15um (वैकल्पिक) | |
| पता लगाने की क्षमता | ऊंचाई सटीकता (कैलिब्रेशन मॉड्यूल) | 1μm (मानक कैलिब्रेशन ब्लॉक का उपयोग करके) |
| वॉल्यूम दोहराव | < 1% (मानक सत्यापन ब्लॉक, 3सिग्मा) | |
| प्लेट झुकने के अधिकतम मुआवजे का मूल्य | ±3 मिमी | |
| पता लगाने की क्षमता GRR | < 10%at6o ((+ 50% सहिष्णुता, 5μm रिज़ॉल्यूशन) | |
| अधिकतम पता लगाने की ऊंचाई | 500μm | |
| छाया की समस्या का समाधान | चरण शिफ्ट प्रौद्योगिकी और द्विदिशात्मक 3D संरचित प्रकाश प्रणाली | |
| प्लेट झुकने के वास्तविक समय में मुआवजे की विधि | प्लेट बेंड मुआवजा (Z-ट्रैकिंग+पैड संदर्भ) | |
| परीक्षण स्क्रीन | रंग (3D और 2D चित्र एक साथ प्रदर्शित) | |
| ड्राइविंग उपकरण | सर्वमोटर+स्क्रू गाइड | |
| चलती गति | 800 मिमी/सेकंड | |
| न्यूनतम मापने योग्य उत्पाद आकार | 50mmx50mm | |
| उत्पाद का अधिकतम मापने योग्य आकार | 400mmx500mm | |
| पीसीबी की मोटाई | 0.5~6 मिमी | |
| ट्रैक चौड़ाई समायोजन | स्वचालित चौड़ाई समायोजन, मैनुअल चौड़ाई समायोजन | |
| सर्किट बोर्ड का संचरण/फिक्सिंग | बेल्ट कन्वेयर/न्यूमेटिक क्लैंप फिक्सिंग | |
| प्रेषण दिशा | बाएँ से दाएँ, दाएँ से बाएँ | |
| कक्षीय ऊंचाई | 900±20 मिमी | |
| कंप्यूटर विन्यास | मेनफ्रेम | सीपीयूः इंटेल आई5, रैमः डीडीआर4-16जी, जीपीयूः जीटीएक्स1660-6जीबी, एसएसडी:250जी, एचडीडीः 2टी |
| मॉनिटर | 22"एलईडी | |
| ऑपरेटिंग सिस्टम | उबंटू | |
| पैरामीटर | कुल आकार | W1350xD1000xH1600mm (अलार्म लाइट को छोड़कर) |
| वजन | 1100 किलो | |
| विद्युत स्रोत | AC220V/50~60Hz/2000W | |
| वायु दबाव | 0.5Mpa | |
| सॉफ्टवेयर समर्थित इनपुट स्वरूप | गेर्बर प्रारूप (274X), ओडीबी++ का समर्थन करें | |
| सांख्यिकीय प्रबंधन उपकरण | हिस्टोग्राम,एक्स-बार एंड आर-चार्ट,एक्स-बार एंड एस-सी हार्ट,सी पी एंड सी पीके, %Gage R & R,SPI दैनिक/साप्ताहिक/मासिक रिपोर्ट, वास्तविक समय SPC& मल्टीपल डिस्प्ले | |
| पर्यावरणीय आवश्यकताएं | तापमानः 5~40°C, सापेक्ष आर्द्रताः 25%~80% (कोई ठंढ नहीं) | |
| उपप्रोसेस और डाउनस्ट्रीम उपकरण संचार | मानक एसएमईएमए इंटरफ़ेस | |
इस पीसीबी निरीक्षण प्रणाली की मुख्य विशेषताओं में से एक यह है कि यह 0.5 से 5 मिमी तक की मोटाई के पीसीबी को संभालने में सक्षम है।पतली और लचीली बोर्डों से लेकर मोटी और कठोर तकइसके अतिरिक्त, मशीन का वजन 800 किलोग्राम है, जो इसे औद्योगिक उपयोग की कठोरता का सामना करने के लिए पर्याप्त मजबूत और टिकाऊ बनाता है।
3डी एओआई मशीन ऑपरेटिंग सिस्टम पर निर्मित है, जो ऑपरेटरों के लिए काम करने के लिए एक विश्वसनीय और उपयोगकर्ता के अनुकूल इंटरफ़ेस प्रदान करता है।यह विशिष्ट निरीक्षण कार्यों के लिए मशीन को स्थापित करने और कॉन्फ़िगर करने के लिए आसान बनाता है, साथ ही इसके प्रदर्शन और आउटपुट की निगरानी करने के लिए।
यह थ्रीडी एओआई मशीन एक शीर्ष श्रेणी का पीसीबी एओआई उपकरण है जिसमें आसान संचालन के लिए एक सहज उपयोगकर्ता इंटरफ़ेस है।इस मशीन को अधिकांश कार्यशालाओं में फिट करने के लिए डिज़ाइन किया गया हैयह सटीक एओआई पीसीबी निरीक्षण के लिए 3 डी डिजिटल कैमरा और आरजीबी एलईडी प्रकाश व्यवस्था के साथ आता है। यह 0.5 से 5 मिमी मोटाई के पीसीबी के साथ संगत है।
| उत्पाद विशेषता | मूल्य |
| निरीक्षण की गति | 80 सेमी2/सेकंड तक |
| निरीक्षण क्षेत्र | 510 X 510 मिमी तक |
| वजन | 800 किलो |
| प्रकाश व्यवस्था | आरजीबी एलईडी |
| सॉफ्टवेयर | सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस |
| विद्युत आपूर्ति | AC 220V, 50/60Hz |
| निरीक्षण विधि | थ्रीडी निरीक्षण |
| निरीक्षण के प्रकार | सोल्डर जोड़, घटक, दोष |
| कैमरा प्रकार | थ्रीडी डिजिटल कैमरा |
Mento-01 3D AOI मशीन आरजीबी एलईडी प्रकाश व्यवस्था से लैस है, जो सोल्डर जोड़ों, घटकों और दोषों के सटीक और कुशल निरीक्षण की अनुमति देती है।इसकी प्रभावशाली निरीक्षण गति 80 सेमी2/सेकंड तक है।मशीन के सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस सॉफ्टवेयर ऑपरेटरों को अपनी आवश्यकताओं के अनुसार निरीक्षण प्रक्रिया को संचालित करने और अनुकूलित करने के लिए आसान बनाता है।
800 किलोग्राम वजन और 1000/महीने की आपूर्ति क्षमता के साथ, Mento-01 3D AOI निरीक्षण मशीन एक मजबूत और टिकाऊ उत्पाद है, जो विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त है।चाहे आप इलेक्ट्रॉनिक्स विनिर्माण उद्योग में हों या ऑटोमोबाइल उद्योग में, यह मशीन आपकी उत्पादन दक्षता में सुधार करने और उच्च गुणवत्ता वाले उत्पादों को सुनिश्चित करने में मदद कर सकती है।
Mento-01 3D AOI मशीन के लिए कुछ उत्पाद अनुप्रयोग अवसरों और परिदृश्यों में शामिल हैंः
कुल मिलाकर, Mento-01 3D AOI मशीन एक बहुमुखी और विश्वसनीय उत्पाद है जो आपकी उत्पादन प्रक्रिया की गुणवत्ता और दक्षता में सुधार करने में मदद कर सकती है।केवल 1 सप्ताह के डिलीवरी समय और ऑनलाइन भुगतान की शर्तों के साथ, यह उन व्यवसायों और उद्योगों के लिए एक सुविधाजनक और सुलभ विकल्प है जिन्हें उच्च गुणवत्ता वाली निरीक्षण प्रणाली की आवश्यकता है।
हमारी 3 डी एओआई मशीन उत्पाद तकनीकी सहायता टीम हमारे ग्राहकों को व्यापक तकनीकी सहायता और सेवाएं प्रदान करने के लिए समर्पित है।विशेषज्ञों की हमारी टीम आपरेशन के बारे में आपके किसी भी प्रश्न या चिंता के साथ सहायता के लिए उपलब्ध है, रखरखाव, या अपनी 3 डी एओआई मशीन की समस्या निवारण.
हमारी तकनीकी सहायता सेवाओं में शामिल हैंः
हम आपकी उत्पादन लाइन को अधिकतम दक्षता पर चलाने के महत्व को समझते हैं, और हमारी तकनीकी सहायता टीम यह सुनिश्चित करने के लिए प्रतिबद्ध है कि आपकी 3 डी एओआई मशीन हमेशा सुचारू रूप से चल रही हो।यदि आपके कोई प्रश्न हैं या सहायता की आवश्यकता हैकृपया हमसे संपर्क करने में संकोच न करें।
उत्पाद पैकेजिंगः
3डी एओआई मशीन को परिवहन के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए लकड़ी के डिब्बे में सुरक्षित रूप से पैक किया जाएगा।मशीन सुरक्षात्मक फोम में लपेटा जाएगा और सुरक्षित रूप से शिपिंग के दौरान किसी भी क्षति को रोकने के लिए संलग्न किया जाएगा.
नौवहन:
3 डी एओआई मशीन को हवाई या समुद्री माल के माध्यम से विश्व स्तर पर भेज दिया जा सकता है। शिपिंग शुल्क और वितरण समय गंतव्य और परिवहन के पसंदीदा तरीके पर निर्भर करेगा।शिपिंग के बारे में अधिक जानकारी के लिए कृपया हमसे संपर्क करें.
इस 3 डी एओआई मशीन का ब्रांड नाम क्या है?
ब्रांड नाम: Mento
2.इस 3 डी एओआई मशीन का मॉडल नंबर क्या है?
मॉडल संख्याः Mento-01
3.यह 3 डी एओआई मशीन कहाँ निर्मित की जाती है?
उत्पत्ति का स्थान: चीन डोंगगुआन
4.क्या इस 3 डी एओआई मशीन के पास कोई प्रमाण पत्र है?
प्रमाणनः ISO9001/ISO14001
5.इस 3 डी एओआई मशीन के लिए न्यूनतम आदेश मात्रा क्या है?
न्यूनतम आदेश मात्राः 1
6.क्या इस 3 डी एओआई मशीन के लिए कीमत पर बातचीत की जा सकती है?
मूल्य: बातचीत योग्य
7.इस 3 डी एओआई मशीन के लिए डिलीवरी का समय क्या है?
प्रसव का समय: 3 सप्ताह
8.इस 3 डी एओआई मशीन के लिए भुगतान की शर्तें क्या हैं?
भुगतान की शर्तें: ऑनलाइन
9.इस 3 डी एओआई मशीन की आपूर्ति क्षमता क्या है?
आपूर्ति क्षमताः 1000/माह
