उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन डोंगगुआन
ब्रांड नाम: Mento
प्रमाणन: ISO9001/ISO14001
मॉडल संख्या: k3205
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: W1000mmxD1380mmxH1600mm (पैर के बिना 100±20mm)
प्रसव के समय: 3 सप्ताह
भुगतान शर्तें: ऑनलाइन
आपूर्ति की क्षमता: 1000/माह
गति: |
0.23 सेकंड/FOV |
मोटाई: |
0.5mm-6 मिमी |
मशीन विवरण: |
3डी सोल्डर पेस्ट निरीक्षण |
कैमरा: |
12MP, रंग |
न्यूनतम भाग: |
50 * 50 मिमी |
चौड़ाई समायोजन: |
नियमावली |
स्थिति: |
प्रयुक्त, नया |
निरीक्षण पीसीबी आकार: |
50 मिमी X 50 मिमी - 510 मिमी X 460 मिमी |
गति: |
0.23 सेकंड/FOV |
मोटाई: |
0.5mm-6 मिमी |
मशीन विवरण: |
3डी सोल्डर पेस्ट निरीक्षण |
कैमरा: |
12MP, रंग |
न्यूनतम भाग: |
50 * 50 मिमी |
चौड़ाई समायोजन: |
नियमावली |
स्थिति: |
प्रयुक्त, नया |
निरीक्षण पीसीबी आकार: |
50 मिमी X 50 मिमी - 510 मिमी X 460 मिमी |

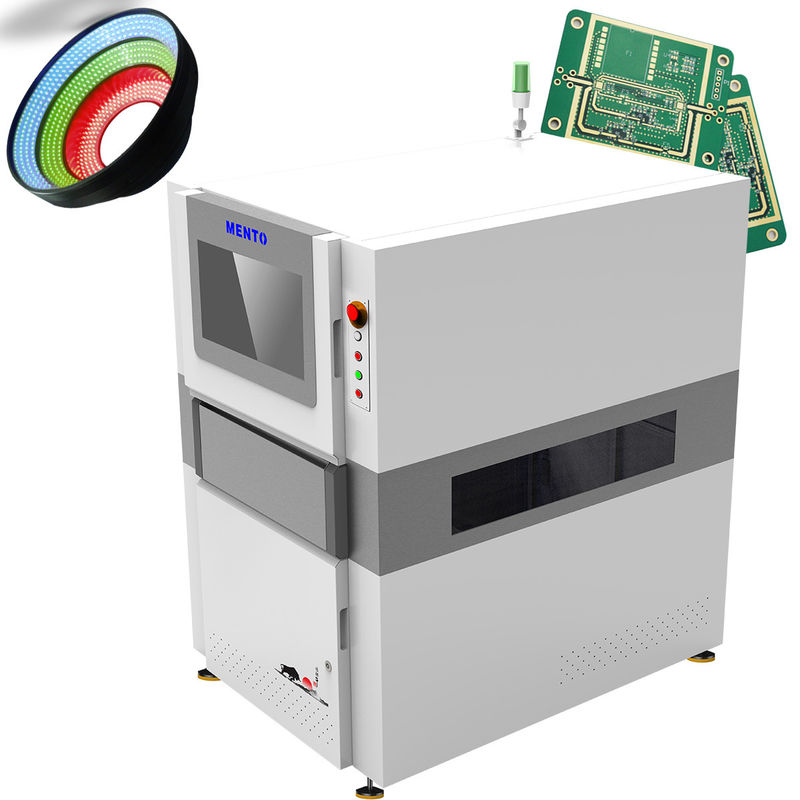

इस एसएमटी मशीन की प्रमुख विशेषताओं में से एक इसका 6.5 एमपीएक्स हाई स्पीड कलर कैमरा है, जो 2592 x 1944 पिक्सल तक के रिज़ॉल्यूशन पर छवियों को कैप्चर करने में सक्षम है।यह कैमरा पीसीबी पर सबसे छोटे विवरणों की भी उच्च गुणवत्ता वाली छवियों को कैप्चर करने में सक्षम है, जो पीसीबी की गुणवत्ता सुनिश्चित करने के लिए महत्वपूर्ण है। कैमरा 800 मिमी/सेकंड तक की गति के साथ उच्च गति पर छवियों को कैप्चर करने में भी सक्षम है,जो निरीक्षण प्रक्रिया को तेज़ और कुशल बनाता है.
एसएमटी एओआई मशीन स्वचालित ऑप्टिकल निरीक्षण मशीन लर्निंग तकनीक से भी लैस है। यह तकनीक मशीन को विभिन्न वातावरणों को सीखने और अनुकूलित करने की अनुमति देती है।पीसीबी पर दोषों का पता लगाने में इसे अत्यधिक सटीक और विश्वसनीय बनानामशीन दोषों की एक विस्तृत श्रृंखला का पता लगाने में सक्षम है, जिसमें लापता घटक, गलत स्थान पर रखे गए घटक, गलत ध्रुवीयता और मिलाप दोष शामिल हैं।
| उपकरण का मॉडल | K3205 | |
| पता लगाने की क्षमता | पता लगाने वाली वस्तुएँ | गलत प्रिंट, अधिक मिलाप, अपर्याप्त मिलाप, मिलाप ब्रिजिंग, मिलाप पेस्ट टेलिंग, आकार असामान्यता, ऑफसेट |
| स्कैनिंग विधि | स्टॉप एंड गो | |
| ऑप्टिकल प्रणाली | कैमरा | 5MP उच्च गति रंग औद्योगिक कैमरा |
| प्रकाश स्रोत | दोहरे डीएलपी प्रकाश स्रोत (रास्टर चरण परिवर्तन प्रौद्योगिकी) और लाल, हरे और नीले (आरजीबी) प्रकाश स्रोत | |
| संकल्प | 10μm और 15um (वैकल्पिक) | |
| पता लगाने की क्षमता | ऊंचाई सटीकता (कैलिब्रेशन मॉड्यूल) | 1μm (मानक कैलिब्रेशन ब्लॉक का उपयोग करके) |
| वॉल्यूम दोहराव | < 1% (मानक सत्यापन ब्लॉक, 3सिग्मा) | |
| प्लेट झुकने के अधिकतम मुआवजे का मूल्य | ±3 मिमी | |
| पता लगाने की क्षमता GRR | < 10%at6o ((+ 50% सहिष्णुता, 5μm रिज़ॉल्यूशन) | |
| अधिकतम पता लगाने की ऊंचाई | 500μm | |
| छाया की समस्या का समाधान | चरण शिफ्ट प्रौद्योगिकी और द्विदिशात्मक 3D संरचित प्रकाश प्रणाली | |
| प्लेट झुकने के वास्तविक समय में मुआवजे की विधि | प्लेट बेंड मुआवजा (Z-ट्रैकिंग+पैड संदर्भ) | |
| परीक्षण स्क्रीन | रंग (3D और 2D चित्र एक साथ प्रदर्शित) | |
| ड्राइविंग उपकरण | सर्वमोटर+स्क्रू गाइड | |
| चलती गति | 800 मिमी/सेकंड | |
| न्यूनतम मापने योग्य उत्पाद आकार | 50mmx50mm | |
| उत्पाद का अधिकतम मापने योग्य आकार | 400mmx500mm | |
| पीसीबी की मोटाई | 0.5~6 मिमी | |
| ट्रैक चौड़ाई समायोजन | स्वचालित चौड़ाई समायोजन, मैनुअल चौड़ाई समायोजन | |
| सर्किट बोर्ड का संचरण/फिक्सिंग | बेल्ट कन्वेयर/न्यूमेटिक क्लैंप फिक्सिंग | |
| प्रेषण दिशा | बाएँ से दाएँ, दाएँ से बाएँ | |
| कक्षीय ऊंचाई | 900±20 मिमी | |
| कंप्यूटर विन्यास | मेनफ्रेम | सीपीयूः इंटेल आई5, रैमः डीडीआर4-16जी, जीपीयूः जीटीएक्स1660-6जीबी, एसएसडी:250जी, एचडीडीः 2टी |
| मॉनिटर | 22"एलईडी | |
| ऑपरेटिंग सिस्टम | उबंटू | |
| पैरामीटर | कुल आकार | W1350xD1000xH1600mm (अलार्म लाइट को छोड़कर) |
| वजन | 1100 किलो | |
| विद्युत स्रोत | AC220V/50~60Hz/2000W | |
| वायु दबाव | 0.5Mpa | |
| सॉफ्टवेयर समर्थित इनपुट स्वरूप | गेर्बर प्रारूप (274X), ओडीबी++ का समर्थन करें | |
| सांख्यिकीय प्रबंधन उपकरण |
हिस्टोग्राम,एक्स-बार एंड आर-चार्ट,एक्स-बार एंड एस-सी हार्ट,सी पी एंड सी पीके, %Gage R & R,SPI दैनिक/साप्ताहिक/मासिक रिपोर्ट, वास्तविक समय SPC& मल्टीपल डिस्प्ले |
|
| पर्यावरणीय आवश्यकताएं | तापमानः 5~40°C, सापेक्ष आर्द्रताः 25%~80% (कोई ठंढ नहीं) | |
| उपप्रोसेस और डाउनस्ट्रीम उपकरण संचार | मानक एसएमईएमए इंटरफ़ेस | |
यह एसएमटी एओआई मशीन पीसीबी निरीक्षण को स्वचालित करने के लिए एकदम सही है और पीसीबी का स्वचालित ऑप्टिकल निरीक्षण प्रदान करती है।और 50 मिमी x 50 मिमी से 510 मिमी x 460 मिमी तक के पीसीबी का निरीक्षण करने की क्षमता, यह मशीन 0.23 सेकंड/एफओवी की गति से तेज और कुशल निरीक्षण प्रदान करती है।
एसएमटी एओआई मशीन उत्पाद निम्नलिखित तकनीकी सहायता और सेवाओं के साथ आता है:
विशेषज्ञों की हमारी टीम यह सुनिश्चित करने के लिए समर्पित है कि आपकी एसएमटी एओआई मशीन कुशलतापूर्वक और प्रभावी ढंग से चल रही है, ताकि आप आसानी से उच्च गुणवत्ता वाले उत्पादों का उत्पादन कर सकें।
उत्पाद पैकेजिंगः
नौवहन:
एओआई मशीन का ब्रांड नाम क्या है?
AOI मशीन का ब्रांड नाम Mento है।
2.एओआई मशीन का निर्माण कहाँ किया जाता है?
एओआई मशीन का निर्माण चीन में, विशेष रूप से डोंगगुआन में किया जाता है।
3.एओआई मशीन के पास क्या प्रमाणपत्र हैं?
एओआई मशीन के पास आईएसओ9001 और आईएसओ14001 प्रमाणपत्र हैं।
4.एओआई मशीन के लिए न्यूनतम आदेश मात्रा क्या है?
एओआई मशीन के लिए न्यूनतम आदेश मात्रा 1 है।
5.एओआई मशीन के लिए भुगतान की शर्तें क्या हैं?
एओआई मशीन के लिए भुगतान की शर्तें ऑनलाइन भुगतान हैं।
6.एओआई मशीन की आपूर्ति क्षमता क्या है?
एओआई मशीन की आपूर्ति क्षमता 1000 यूनिट प्रति माह है।
7.एओआई मशीन के लिए डिलीवरी का समय क्या है?
एओआई मशीन के लिए डिलीवरी का समय भुगतान प्राप्त होने के तीन सप्ताह बाद है।
8.क्या एओआई मशीन की कीमत पर बातचीत की जा सकती है?
हां, एओआई मशीन की कीमत पर बातचीत की जा सकती है।
