Product Details
उत्पत्ति के प्लेस: चीन डोंगगुआन
ब्रांड नाम: Mento
प्रमाणन: ISO9001/ISO14001
मॉडल संख्या: K3212
Payment & Shipping Terms
न्यूनतम आदेश मात्रा: 1
मूल्य: Negotiable
प्रसव के समय: 3 सप्ताह
भुगतान शर्तें: ऑन लाइन, एल/सी, टी/टी
आपूर्ति की क्षमता: 1000/माह
निरीक्षण की गति: |
80 सेमी²/सेकेंड तक |
कैमरा प्रकार: |
3डी डिजिटल कैमरा |
पीसीबी मोटाई: |
0.5 - 5 मिमी |
आयाम: |
एल 1300 एक्सडब्ल्यू 1300 एक्सएच 1500 एमएम |
निरीक्षण विधि: |
3डी निरीक्षण |
सॉफ्टवेयर: |
सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस |
विद्युत आपूर्ति: |
एसी 220 वी, 50/60 हर्ट्ज |
ऑपरेटिंग सिस्टम: |
विंडोज 10 |
निरीक्षण की गति: |
80 सेमी²/सेकेंड तक |
कैमरा प्रकार: |
3डी डिजिटल कैमरा |
पीसीबी मोटाई: |
0.5 - 5 मिमी |
आयाम: |
एल 1300 एक्सडब्ल्यू 1300 एक्सएच 1500 एमएम |
निरीक्षण विधि: |
3डी निरीक्षण |
सॉफ्टवेयर: |
सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस |
विद्युत आपूर्ति: |
एसी 220 वी, 50/60 हर्ट्ज |
ऑपरेटिंग सिस्टम: |
विंडोज 10 |
ऑनलाइन एओआई सुविधाएँ
1उच्च लागत प्रदर्शन
2मानक 5 मिलियन ग्लोबल एक्सपोजर औद्योगिक रंग कैमरा
3चीन में बड़ी व्यास वाले दूरबीन लेंस (उत्पादों पर लक्षित किए जा सकते हैं) का उपयोग करने वाली पहली कंपनी
4स्वतंत्र रूप से विकसित ऑप्टिकल प्रणाली (प्रकाश स्रोत स्थिरता)
5उच्च स्थिरता एकीकृत कास्टिंग मंच
आवेदन का दायराः सोल्डर जोड़ों और घुड़सवार उपकरणों का निरीक्षण

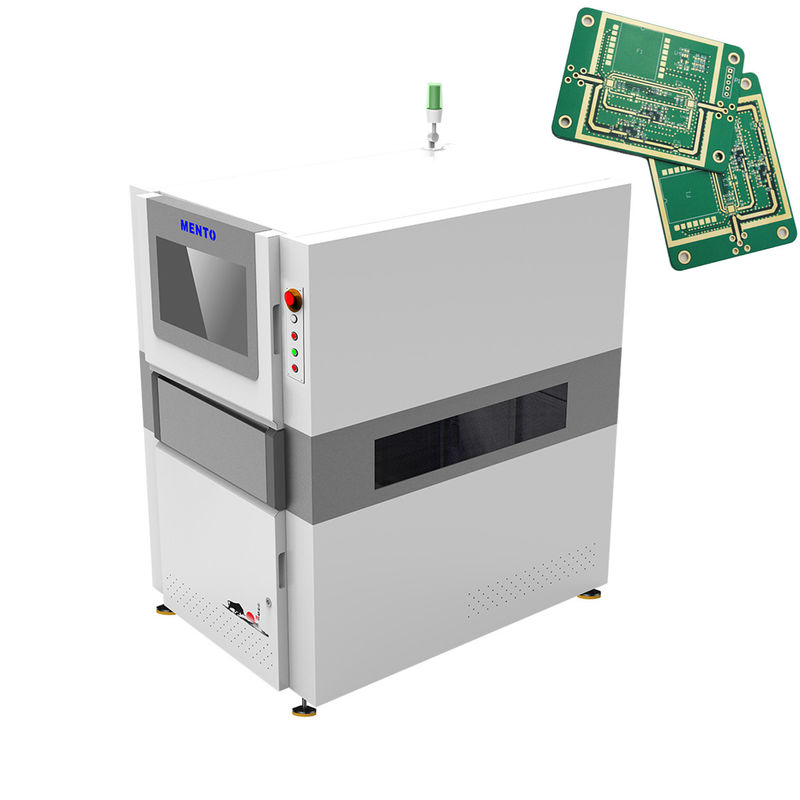

3 डी एओआई मशीन किसी भी विनिर्माण वातावरण के लिए एक आवश्यक उपकरण है।यह निर्माताओं को अपने उत्पादों की गुणवत्ता में सुधार करने और उत्पादन लागत को कम करने में मदद कर सकता हैइस मशीन को उच्च गति से काम करने के लिए डिज़ाइन किया गया है, जिससे यह उच्च मात्रा में उत्पादन लाइनों के लिए एक उत्कृष्ट विकल्प है।
थ्रीडी एओआई मशीन एक विश्वसनीय और मजबूत प्रणाली है जिसे टिकाऊ बनाने के लिए बनाया गया है। इसका टिकाऊ निर्माण यह सुनिश्चित करता है कि यह उत्पादन वातावरण की कठोरता का सामना कर सके।अपनी उच्च प्रदर्शन क्षमताओं के साथ, यह मशीन किसी भी विनिर्माण सुविधा के लिए सही समाधान है जिसे अपने उत्पादों की गुणवत्ता सुनिश्चित करने की आवश्यकता है।
| उपकरण का मॉडल | K3212 | |
| पता लगाने की क्षमता | पता लगाने वाली वस्तुएँ | गलत प्रिंट, अधिक मिलाप, अपर्याप्त मिलाप, मिलाप ब्रिजिंग, मिलाप पेस्ट टेलिंग, आकार असामान्यता, ऑफसेट |
| स्कैनिंग विधि | स्टॉप एंड गो | |
| ऑप्टिकल प्रणाली | कैमरा | 12MP उच्च गति रंग औद्योगिक कैमरा |
| प्रकाश स्रोत | दोहरे डीएलपी प्रकाश स्रोत (रास्टर चरण परिवर्तन प्रौद्योगिकी) और लाल, हरे और नीले (आरजीबी) प्रकाश स्रोत | |
| संकल्प | 10μm और 15um (वैकल्पिक) | |
| पता लगाने की क्षमता | ऊंचाई सटीकता (कैलिब्रेशन मॉड्यूल) | 1μm (मानक कैलिब्रेशन ब्लॉक का उपयोग करके) |
| वॉल्यूम दोहराव | < 1% (मानक सत्यापन ब्लॉक, 3सिग्मा) | |
| प्लेट झुकने के अधिकतम मुआवजे का मूल्य | ±3 मिमी | |
| पता लगाने की क्षमता GRR | < 10%at6o ((+ 50% सहिष्णुता, 5μm रिज़ॉल्यूशन) | |
| अधिकतम पता लगाने की ऊंचाई | 500μm | |
| छाया की समस्या का समाधान | चरण शिफ्ट प्रौद्योगिकी और द्विदिशात्मक 3D संरचित प्रकाश प्रणाली | |
| प्लेट झुकने के वास्तविक समय में मुआवजे की विधि | प्लेट बेंड मुआवजा (Z-ट्रैकिंग+पैड संदर्भ) | |
| परीक्षण स्क्रीन | रंग (3D और 2D चित्र एक साथ प्रदर्शित) | |
| ड्राइविंग उपकरण | सर्वमोटर+स्क्रू गाइड | |
| चलती गति | 800 मिमी/सेकंड | |
| न्यूनतम मापने योग्य उत्पाद आकार | 50mmx50mm | |
| उत्पाद का अधिकतम मापने योग्य आकार | 400mmx500mm | |
| पीसीबी की मोटाई | 0.5~6 मिमी | |
| ट्रैक चौड़ाई समायोजन | स्वचालित चौड़ाई समायोजन, मैनुअल चौड़ाई समायोजन | |
| सर्किट बोर्ड का संचरण/फिक्सिंग | बेल्ट कन्वेयर/न्यूमेटिक क्लैंप फिक्सिंग | |
| प्रेषण दिशा | बाएँ से दाएँ, दाएँ से बाएँ | |
| कक्षीय ऊंचाई | 900±20 मिमी | |
| कंप्यूटर विन्यास | मेनफ्रेम | सीपीयूः इंटेल आई5, रैमः डीडीआर4-16जी, जीपीयूः जीटीएक्स1660-6जीबी, एसएसडी:250जी, एचडीडीः 2टी |
| मॉनिटर | 22"एलईडी | |
| ऑपरेटिंग सिस्टम | उबंटू | |
| पैरामीटर | कुल आकार | W1350xD1000xH1600mm (अलार्म लाइट को छोड़कर) |
| वजन | 1100 किलो | |
| विद्युत स्रोत | AC220V/50~60Hz/2000W | |
| वायु दबाव | 0.5Mpa | |
| सॉफ्टवेयर समर्थित इनपुट स्वरूप | गेर्बर प्रारूप (274X), ओडीबी++ का समर्थन करें | |
| सांख्यिकीय प्रबंधन उपकरण |
हिस्टोग्राम,एक्स-बार एंड आर-चार्ट,एक्स-बार एंड एस-सी हार्ट,सी पी एंड सी पीके, %Gage R & R,SPI दैनिक/साप्ताहिक/मासिक रिपोर्ट, वास्तविक समय SPC& मल्टीपल डिस्प्ले |
|
| पर्यावरणीय आवश्यकताएं | तापमानः 5~40°C, सापेक्ष आर्द्रताः 25%~80% (कोई ठंढ नहीं) | |
| उपप्रोसेस और डाउनस्ट्रीम उपकरण संचार | मानक एसएमईएमए इंटरफ़ेस | |
| निरीक्षण के प्रकार | सोल्डर जोड़, घटक, दोष |
| प्रकाश व्यवस्था | आरजीबी एलईडी |
| पीसीबी मोटाई | 0.5 - 5 मिमी |
| कैमरा प्रकार | थ्रीडी डिजिटल कैमरा |
| निरीक्षण विधि | थ्रीडी निरीक्षण |
| वजन | 800 किलो |
| निरीक्षण क्षेत्र | 510 X 510 मिमी तक |
| संरेखण विधि | स्वचालित संरेखण |
| संकल्प | 10 μm |
| सॉफ्टवेयर | सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस |
अपनी उन्नत तकनीक और सुविधाओं के साथ, Mento-01 AOI पीसीबी निरीक्षण के लिए एक आदर्श समाधान है,जो इलेक्ट्रॉनिक घटकों की गुणवत्ता और इलेक्ट्रॉनिक उत्पादों की विश्वसनीयता सुनिश्चित करने के लिए आवश्यक हैयह मशीन उच्च सटीकता और दक्षता के साथ पीसीबी के सोल्डर संयुक्त, घटक और दोष का निरीक्षण कर सकती है, जिससे विश्वसनीय और सटीक निरीक्षण परिणाम मिलते हैं।
Mento-01 3D AOI मशीन इलेक्ट्रॉनिक उद्योग में अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है, जैसे कि पीसीबी निर्माण, असेंबली और परीक्षण। इसका उपयोग विभिन्न परिदृश्यों में किया जा सकता है,उत्पादन लाइनों सहित, अनुसंधान एवं विकास प्रयोगशालाओं और गुणवत्ता नियंत्रण विभागों।
यह मशीन अपने उपयोगकर्ता के अनुकूल विंडोज 10 ऑपरेटिंग सिस्टम के कारण संचालित करने में आसान है। यह एक शक्तिशाली सॉफ्टवेयर के साथ आता है जो वास्तविक समय में निरीक्षण परिणामों का विश्लेषण और प्रदर्शित कर सकता है,निरीक्षण प्रक्रिया के दौरान उत्पन्न होने वाली किसी भी समस्या की पहचान और उसे ठीक करना आसान बनाना.
Mento-01 3D AOI मशीन का आयाम L 1300 X W 1300 X H 1500 मिमी है और इसका वजन लगभग 800 किलोग्राम है, जिससे यह अपेक्षाकृत बड़ी और भारी मशीन है।यह अत्यधिक टिकाऊ है और कठोर कार्य परिस्थितियों का सामना कर सकता हैयह एसी 220 वी, 50/60 हर्ट्ज बिजली आपूर्ति पर काम करता है, जिससे यह दुनिया भर में अधिकांश बिजली ग्रिड के साथ संगत हो जाता है।
यदि आप एक विश्वसनीय, सटीक और कुशल एओआई पीसीबी निरीक्षण प्रणाली की तलाश कर रहे हैं, तो Mento-01 3D एओआई मशीन एक उत्कृष्ट विकल्प है। यह एक सौदेबाजी मूल्य के लिए उपलब्ध है,न्यूनतम आदेश मात्रा 1 और वितरण समय 1 सप्ताह के साथभुगतान की शर्तें ऑनलाइन हैं, और आपूर्ति क्षमता 1000/महीने है, जिससे तेजी से और परेशानी मुक्त खरीद प्रक्रिया सुनिश्चित होती है।
थ्रीडी एओआई मशीन उत्पाद अधिकतम प्रदर्शन और न्यूनतम डाउनटाइम सुनिश्चित करने के लिए एक व्यापक तकनीकी सहायता और सेवा पैकेज के साथ आता है।अनुभवी इंजीनियरों और तकनीशियनों की हमारी टीम निम्नलिखित सेवाएं प्रदान करने के लिए उपलब्ध है:
- स्थापना और स्थापना सहायता
- ऑपरेटरों और रखरखाव कर्मियों के लिए साइट प्रशिक्षण
- 24/7 दूरस्थ तकनीकी सहायता
- नियमित सॉफ्टवेयर अद्यतन और उन्नयन
- निवारक रखरखाव और कैलिब्रेशन सेवाएं
- दोषपूर्ण भागों की मरम्मत और प्रतिस्थापन
- विस्तारित समर्थन और बचत के लिए वैकल्पिक वार्षिक रखरखाव अनुबंध
हमारा लक्ष्य यह सुनिश्चित करना है कि हमारे ग्राहकों को हमारे 3 डी एओआई मशीन उत्पाद में अपने निवेश का अधिकतम लाभ मिले, और जब भी आवश्यक हो, हम त्वरित और विश्वसनीय सहायता प्रदान करने के लिए प्रतिबद्ध हैं।
उत्पाद पैकेजिंगः
शिपिंग की जानकारी:
Q1: 3D AOI मशीन का ब्रांड नाम क्या है?
A1: 3D AOI मशीन का ब्रांड नाम Mento है।
Q2: 3D AOI मशीन का मॉडल नंबर क्या है?
A2: 3D AOI मशीन का मॉडल नंबर Mento-01 है।
Q3: 3D AOI मशीन का निर्माण कहाँ किया जाता है?
उत्तरः 3डी एओआई मशीन चीन के डोंगगुआन में निर्मित है।
Q4: 3D AOI मशीन के पास क्या प्रमाणपत्र हैं?
A4: 3D AOI मशीन के पास ISO9001/ISO14001 प्रमाणपत्र हैं।
Q5: 3D AOI मशीन के लिए न्यूनतम आदेश मात्रा क्या है?
A5: 3D AOI मशीन के लिए न्यूनतम आदेश मात्रा 1 है।
प्रश्न 6: क्या 3डी एओआई मशीन की कीमत पर बातचीत की जा सकती है?
A6: हाँ, 3D AOI मशीन की कीमत पर बातचीत की जा सकती है।
Q7: 3D AOI मशीन के लिए डिलीवरी का समय क्या है?
A7: 3D AOI मशीन के लिए डिलीवरी का समय 3 सप्ताह है।
Q8: 3D AOI मशीन के लिए भुगतान की शर्तें क्या हैं?
A8: 3D AOI मशीन के लिए भुगतान की शर्तें ऑनलाइन हैं।
Q9: 3D AOI मशीन की आपूर्ति क्षमता क्या है?
उत्तरः 3डी एओआई मशीन की आपूर्ति क्षमता 1000/माह है।
