Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Product Details
उत्पत्ति के प्लेस: चीन डोंगगुआन
ब्रांड नाम: Mento
प्रमाणन: ISO9001/ISO14001
मॉडल संख्या: K3412
Payment & Shipping Terms
न्यूनतम आदेश मात्रा: 1
मूल्य: Negotiable
पैकेजिंग विवरण: W1000mmxD1380mmxH1600mm (पैर के बिना 100±20mm)
प्रसव के समय: 3 सप्ताह
भुगतान शर्तें: ऑन लाइन, एल/सी, टी/टी
आपूर्ति की क्षमता: 1000/माह
ऑपरेटिंग सिस्टम: |
विंडोज 10 |
निरीक्षण की गति: |
80 सेमी²/सेकेंड तक |
निरीक्षण क्षेत्र: |
510 X 510 मिमी तक |
विद्युत आपूर्ति: |
एसी 220 वी, 50/60 हर्ट्ज |
आयाम: |
एल 1000 एक्सडब्ल्यू 1380 एक्सएच 1600 एमएम |
संरेखण विधि: |
स्वचालित संरेखण |
सॉफ्टवेयर: |
सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस |
संकल्प: |
10 माइक्रोन |
ऑपरेटिंग सिस्टम: |
विंडोज 10 |
निरीक्षण की गति: |
80 सेमी²/सेकेंड तक |
निरीक्षण क्षेत्र: |
510 X 510 मिमी तक |
विद्युत आपूर्ति: |
एसी 220 वी, 50/60 हर्ट्ज |
आयाम: |
एल 1000 एक्सडब्ल्यू 1380 एक्सएच 1600 एमएम |
संरेखण विधि: |
स्वचालित संरेखण |
सॉफ्टवेयर: |
सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस |
संकल्प: |
10 माइक्रोन |

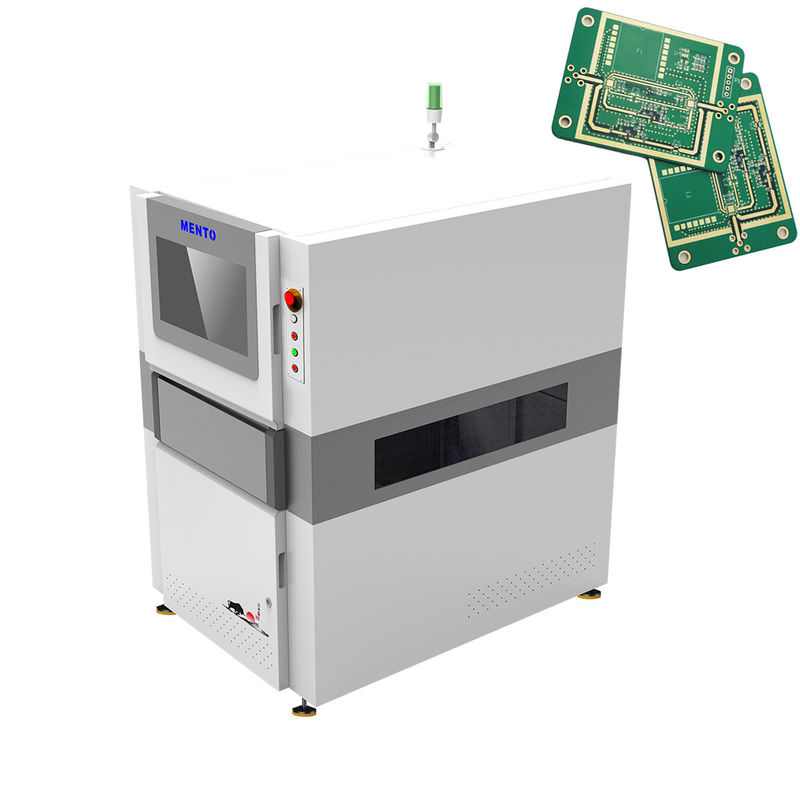

ऑनलाइन एओआई सुविधाएँ
1उच्च लागत प्रदर्शन
2मानक 5 मिलियन ग्लोबल एक्सपोजर औद्योगिक रंग कैमरा
3चीन में बड़ी व्यास वाले दूरबीन लेंस (उत्पादों पर लक्षित किए जा सकते हैं) का उपयोग करने वाली पहली कंपनी
4स्वतंत्र रूप से विकसित ऑप्टिकल प्रणाली (प्रकाश स्रोत स्थिरता)
5उच्च स्थिरता एकीकृत कास्टिंग मंच
आवेदन का दायराः सोल्डर जोड़ों और घुड़सवार उपकरणों का निरीक्षण
0.5 से 5 मिमी की पीसीबी मोटाई रेंज के साथ, हमारी 3 डी एओआई मशीन पीसीबी की एक विस्तृत श्रृंखला का निरीक्षण करने के लिए उपयुक्त है, जिससे यह पीसीबी निरीक्षण प्रणाली अनुप्रयोगों के लिए एक आदर्श विकल्प बन जाता है।मशीन आरजीबी एलईडी प्रकाश व्यवस्था से लैस है जो उज्ज्वल और समान प्रकाश व्यवस्था प्रदान करता है, जो कम रोशनी की स्थिति में भी पीसीबी की विस्तृत जांच की अनुमति देता है। मशीन का निरीक्षण क्षेत्र 510 x 510 मिमी तक है, जो बड़े पीसीबी की जांच के लिए पर्याप्त स्थान प्रदान करता है।
हमारी 3 डी एओआई मशीन एसी 220 वी, 50/60 हर्ट्ज पर काम करती है, जिससे यह विभिन्न देशों और स्थानों में उपयोग के लिए उपयुक्त है। मशीन 80 सेमी / सेकंड तक की गति से पीसीबी का निरीक्षण कर सकती है,बड़ी मात्रा में पीसीबी के त्वरित और कुशल निरीक्षण को सक्षम करनायह विशेष रूप से उच्च मात्रा वाले उत्पादन वातावरण में उपयोगी है जहां गति और सटीकता महत्वपूर्ण हैं।
हमारी 3डी एओआई मशीन को पीसीबी निरीक्षण में उच्च सटीकता और विश्वसनीयता सुनिश्चित करने के लिए उन्नत सुविधाओं और प्रौद्योगिकी के साथ डिज़ाइन किया गया है।मशीन एक उच्च संकल्प कैमरा है कि पीसीबी की विस्तृत छवियों को कैप्चर के साथ सुसज्जित हैइस मशीन में एक परिष्कृत एल्गोरिथ्म भी है जो छवियों का विश्लेषण करता है और पीसीबी में किसी भी दोष या त्रुटियों की पहचान करता है।
| उपकरण का मॉडल | K3412 | |
| पता लगाने की क्षमता | पता लगाने वाली वस्तुएँ | |
| स्कैनिंग विधि | स्टॉप एंड गो | |
| ऑप्टिकल प्रणाली | कैमरा | 12MP उच्च गति रंग औद्योगिक कैमरा |
| प्रकाश स्रोत | 4 डीएलपी प्रकाश स्रोत (रास्टर चरण परिवर्तन प्रौद्योगिकी) और लाल, हरे और नीले (आरजीबी) प्रकाश स्रोत | |
| संकल्प | 10μm और 15um (वैकल्पिक) | |
| वॉल्यूम दोहराव | < 1% (मानक सत्यापन ब्लॉक, 3सिग्मा) | |
| प्लेट झुकने के अधिकतम मुआवजे का मूल्य | ±3 मिमी | |
| पता लगाने की क्षमता GRR | < 10%at6o ((+ 50% सहिष्णुता, 5μm रिज़ॉल्यूशन) | |
| अधिकतम पता लगाने की ऊंचाई | 20 मिमी/40 मिमी | |
| छाया की समस्या का समाधान | चरण शिफ्ट प्रौद्योगिकी और द्विदिशात्मक 3D संरचित प्रकाश प्रणाली | |
| प्लेट झुकने के वास्तविक समय में मुआवजे की विधि | प्लेट बेंड मुआवजा (Z-ट्रैकिंग+पैड संदर्भ) | |
| परीक्षण स्क्रीन | रंग (3D और 2D चित्र एक साथ प्रदर्शित) | |
| ड्राइविंग उपकरण | सर्वमोटर+स्क्रू गाइड | |
| चलती गति | 800 मिमी/सेकंड | |
| न्यूनतम मापने योग्य उत्पाद आकार | 50mmx50mm | |
| उत्पाद का अधिकतम मापने योग्य आकार | 400mmx500mm | |
| पीसीबी की मोटाई | 0.5~6 मिमी | |
| ट्रैक चौड़ाई समायोजन | स्वचालित चौड़ाई समायोजन, मैनुअल चौड़ाई समायोजन | |
| सर्किट बोर्ड का संचरण/फिक्सिंग | बेल्ट कन्वेयर/न्यूमेटिक क्लैंप फिक्सिंग | |
| प्रेषण दिशा | बाएँ से दाएँ, दाएँ से बाएँ | |
| कक्षीय ऊंचाई | 900±20 मिमी | |
| कंप्यूटर विन्यास | मेनफ्रेम | सीपीयूः इंटेल आई5, रैमः डीडीआर4-16जी, जीपीयूः जीटीएक्स1660-6जीबी, एसएसडी:250जी, एचडीडीः 2टी |
| मॉनिटर | 22"एलईडी | |
| ऑपरेटिंग सिस्टम | उबंटू | |
| पैरामीटर | कुल आकार | W1000xD1380xH1600mm (अलार्म लाइट को छोड़कर) |
| वजन | 1100 किलो | |
| विद्युत स्रोत | AC220V/50~60Hz/2000W | |
| वायु दबाव | 0.5Mpa | |
| पर्यावरणीय आवश्यकताएं | तापमानः 5~40°C, सापेक्ष आर्द्रताः 25%~80% (कोई ठंढ नहीं) | |
| उपप्रोसेस और डाउनस्ट्रीम उपकरण संचार | मानक एसएमईएमए इंटरफ़ेस | |
| तकनीकी मापदंड | उत्पाद का विवरण |
|---|---|
| संरेखण विधि | स्वचालित संरेखण |
| ऑपरेटिंग सिस्टम | विंडोज 10 |
| विद्युत आपूर्ति | AC 220V, 50/60Hz |
| वजन | 800 किलो |
| प्रकाश व्यवस्था | आरजीबी एलईडी |
| पीसीबी मोटाई | 0.5 - 5 मिमी |
| संकल्प | 10 μm |
| निरीक्षण के प्रकार | सोल्डर जोड़, घटक, दोष |
| कैमरा प्रकार | थ्रीडी डिजिटल कैमरा |
| सॉफ्टवेयर | सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस |
मेंटो द्वारा 3 डी एओआई मशीन पीसीबी के लिए बेहतर निरीक्षण सेवाएं प्रदान करने के लिए डिज़ाइन की गई है। यह दोषों और दोषों के लिए पीसीबी की जांच करने के लिए 3 डी डिजिटल कैमरा तकनीक का उपयोग करता है।L 1300 X W 1300 X H 1500 मिमी के आयाम के साथ, यह मशीन कॉम्पैक्ट है और इसे कार्यक्षेत्र में आसानी से स्थापित किया जा सकता है।
मेंटो द्वारा 3 डी एओआई मशीन में एक सहज उपयोगकर्ता इंटरफ़ेस सॉफ्टवेयर है जो इसे संचालित करना आसान बनाता है। सॉफ्टवेयर विंडोज 10 ऑपरेटिंग सिस्टम के साथ संगत है।यह मशीन एक 3 डी डिजिटल कैमरा है कि पीसीबी के उच्च संकल्प छवियों को कैप्चर के साथ सुसज्जित है, जिससे दोषों का सटीक निरीक्षण और पता लगाया जा सके।
Mento-01 3D AOI मशीन अनुप्रयोग अवसरों और परिदृश्यों की एक श्रृंखला के लिए उपयुक्त है। यह पीसीबी विनिर्माण संयंत्रों, इलेक्ट्रॉनिक्स कारखानों,और अन्य उद्योगों को पीसीबी के सटीक निरीक्षण की आवश्यकता होती हैइस मशीन का उपयोग एकल पक्षीय, द्विपक्षीय और बहु-परत पीसीबी के निरीक्षण के लिए किया जा सकता है, जिससे यह बहुमुखी और व्यावहारिक है।
मेंटो द्वारा 3डी एओआई मशीन एक विश्वसनीय और कुशल निरीक्षण उपकरण है जो पीसीबी की गुणवत्ता में सुधार करने में मदद कर सकता है।इसकी थ्रीडी निरीक्षण विधि यह सुनिश्चित करती है कि यहां तक कि सबसे छोटे दोषों और दोषों का पता लगाया जाता हैइस मशीन का रखरखाव भी आसान है, जिससे यह व्यवसायों के लिए एक लागत प्रभावी समाधान बन जाता है।
3 डी एओआई मशीन उत्पाद तकनीकी सहायता और सेवाओं में शामिल हैंः
- साइट पर स्थापना और प्रशिक्षण
- दूरस्थ तकनीकी सहायता फोन या ईमेल द्वारा
- मशीन के प्रदर्शन में सुधार के लिए नियमित सॉफ्टवेयर अद्यतन
- रखरखाव और मरम्मत सेवाएं
- स्पेयर पार्ट्स का प्रतिस्थापन
- समस्या निवारण सहायता
3 डी एओआई मशीन के लिए उत्पाद पैकेजिंगः
3डी एओआई मशीन को परिवहन के दौरान किसी भी क्षति को रोकने के लिए एक मजबूत कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया जाएगा।उत्पाद बुलबुला लिपटे में लपेटा जाएगा और किसी भी आंदोलन से बचने के लिए बॉक्स के केंद्र में रखा जाएगाबॉक्स पर उत्पाद का नाम, मॉडल नंबर और हैंडलिंग निर्देश होंगे।
नौवहन:
3 डी एओआई मशीन को एक विश्वसनीय और भरोसेमंद कूरियर सेवा का उपयोग करके भेज दिया जाएगा। शिपिंग लागत की गणना वितरण स्थान और पैकेज के वजन के आधार पर की जाएगी।अनुमानित वितरण समय ग्राहक को आदेश देते समय प्रदान किया जाएगाग्राहक को पैकेज की डिलीवरी की स्थिति की निगरानी के लिए एक ट्रैकिंग नंबर प्राप्त होगा।
प्रश्न: थ्रीडी एओआई मशीन का ब्रांड नाम क्या है?
A: 3D AOI मशीन का ब्रांड नाम Mento है।
प्रश्न: थ्रीडी एओआई मशीन का मॉडल नंबर क्या है?
A: 3D AOI मशीन का मॉडल नंबर Mento-01 है।
प्रश्न: थ्री-डी एओआई मशीन का निर्माण कहाँ किया जाता है?
A: 3D AOI मशीन का निर्माण चीन के डोंगगुआन में किया जाता है।
प्रश्न: थ्रीडी एओआई मशीन के पास क्या प्रमाणपत्र हैं?
A: 3D AOI मशीन ISO9001 और ISO14001 के साथ प्रमाणित है।
प्रश्न: 3 डी एओआई मशीन के लिए न्यूनतम आदेश मात्रा क्या है?
उत्तर: 3डी एओआई मशीन के लिए न्यूनतम आदेश मात्रा 1 है।
प्रश्न: 3डी एओआई मशीन की कीमत क्या है?
उत्तर: 3डी एओआई मशीन की कीमत पर बातचीत की जा सकती है।
प्रश्न: 3 डी एओआई मशीन का वितरण समय क्या है?
उत्तर: 3 डी एओआई मशीन का वितरण समय 3 सप्ताह है।
प्रश्न: 3 डी एओआई मशीन के लिए भुगतान की शर्तें क्या हैं?
उत्तर: 3डी एओआई मशीन के लिए भुगतान की शर्तें ऑनलाइन हैं।
प्रश्न: थ्रीडी एओआई मशीन की आपूर्ति क्षमता क्या है?
A: 3D AOI मशीन की आपूर्ति क्षमता 1000/माह है।
