उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन डोंगगुआन
ब्रांड नाम: Mento
प्रमाणन: ISO9001/ISO14001
मॉडल संख्या: K3412
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: W1000mmxD1380mmxH1600mm (पैर के बिना 100±20mm)
प्रसव के समय: 3 सप्ताह
भुगतान शर्तें: ऑनलाइन
आपूर्ति की क्षमता: 1000/माह
निरीक्षण विधि: |
3डी निरीक्षण |
प्रकाश व्यवस्था: |
आरजीबी एलईडी |
निरीक्षण के प्रकार: |
सोल्डर जोड़, घटक, दोष |
संकल्प: |
10 माइक्रोन |
संरेखण विधि: |
स्वचालित संरेखण |
निरीक्षण की गति: |
80 सेमी²/सेकेंड तक |
विद्युत आपूर्ति: |
एसी 220 वी, 50/60 हर्ट्ज |
वजन: |
800 किग्रा |
निरीक्षण विधि: |
3डी निरीक्षण |
प्रकाश व्यवस्था: |
आरजीबी एलईडी |
निरीक्षण के प्रकार: |
सोल्डर जोड़, घटक, दोष |
संकल्प: |
10 माइक्रोन |
संरेखण विधि: |
स्वचालित संरेखण |
निरीक्षण की गति: |
80 सेमी²/सेकेंड तक |
विद्युत आपूर्ति: |
एसी 220 वी, 50/60 हर्ट्ज |
वजन: |
800 किग्रा |
ऑनलाइन एओआई सुविधाएँ
1उच्च लागत प्रदर्शन
2मानक 5 मिलियन ग्लोबल एक्सपोजर औद्योगिक रंग कैमरा
3चीन में बड़ी व्यास वाले दूरबीन लेंस (उत्पादों को लक्षित किया जा सकता है) का उपयोग करने वाली पहली कंपनी
4स्वतंत्र रूप से विकसित ऑप्टिकल प्रणाली (प्रकाश स्रोत स्थिरता)
5उच्च स्थिरता एकीकृत कास्टिंग मंच
आवेदन का दायराः सोल्डर जोड़ों और घुड़सवार उपकरणों का निरीक्षण

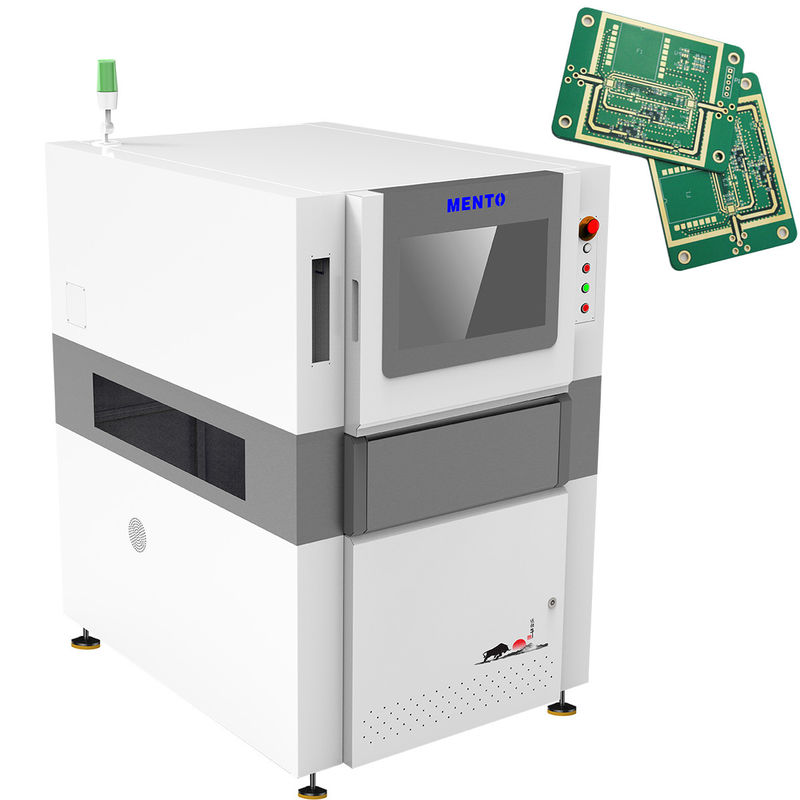

यह 3 डी एओआई निरीक्षण मशीन पीसीबी निर्माताओं के लिए एक आदर्श समाधान है जो अपने उत्पादन दक्षता में वृद्धि करना चाहते हैं। इसके स्वचालित संरेखण के साथ,मशीन एक बार में कई बोर्डों का निरीक्षण कर सकती हैइसके उच्च रिज़ॉल्यूशन कैमरे से पीसीबी पर सभी दोषों का पता चलता है, जिससे बाजार में दोषपूर्ण उत्पादों के आने का खतरा कम हो जाता है।
निष्कर्ष के रूप में, 3 डी एओआई मशीन एक शीर्ष श्रेणी का पीसीबी एओआई उपकरण है जो मुद्रित सर्किट बोर्डों के सटीक और तेज़ निरीक्षण की पेशकश करता है।हमने यह सुनिश्चित किया है कि मशीन आधुनिक पीसीबी विनिर्माण प्रक्रियाओं की मांगों को पूरा करने के लिए नवीनतम तकनीक से लैस हैअपने स्वतः संरेखण, उच्च संकल्प कैमरा, और उपयोगकर्ता के अनुकूल सॉफ्टवेयर के साथ,3 डी एओआई निरीक्षण मशीन किसी भी पीसीबी निर्माता के लिए एक जरूरी है जो अपनी उत्पादन दक्षता और गुणवत्ता में सुधार करना चाहता है.
| उपकरण का मॉडल | K3412 | |
| पता लगाने की क्षमता | पता लगाने वाली वस्तुएँ | कुछ टुकड़े, गलत टुकड़े, उल्टा, ऑफसेट, झूठी मिलाप, झूठी मिलाप, अधिक टिन, कम टिन, निरंतर टिन, कब्र का पत्थर, पलटा, विकृत पैर, क्षतिग्रस्त, कई टुकड़े, खरोंच,विदेशी पदार्थ |
| स्कैनिंग विधि | स्टॉप एंड गो | |
| ऑप्टिकल प्रणाली | कैमरा | 12MP उच्च गति रंग औद्योगिक कैमरा |
| प्रकाश स्रोत | 4 डीएलपी प्रकाश स्रोत (रास्टर चरण परिवर्तन प्रौद्योगिकी) और लाल, हरे और नीले (आरजीबी) प्रकाश स्रोत | |
| संकल्प | 10μm और 15um (वैकल्पिक) | |
| वॉल्यूम दोहराव | < 1% (मानक सत्यापन ब्लॉक, 3सिग्मा) | |
| प्लेट झुकने के अधिकतम मुआवजे का मूल्य | ±3 मिमी | |
| पता लगाने की क्षमता GRR | < 10%at6o ((+ 50% सहिष्णुता, 5μm रिज़ॉल्यूशन) | |
| अधिकतम पता लगाने की ऊंचाई | 20 मिमी/40 मिमी | |
| छाया की समस्या का समाधान | चरण शिफ्ट प्रौद्योगिकी और द्विदिशात्मक 3D संरचित प्रकाश प्रणाली | |
| प्लेट झुकने के वास्तविक समय में मुआवजे की विधि | प्लेट बेंड मुआवजा (Z-ट्रैकिंग+पैड संदर्भ) | |
| परीक्षण स्क्रीन | रंग (3D और 2D चित्र एक साथ प्रदर्शित) | |
| ड्राइविंग उपकरण | सर्वमोटर+स्क्रू गाइड | |
| चलती गति | 800 मिमी/सेकंड | |
| न्यूनतम मापने योग्य उत्पाद आकार | 50mmx50mm | |
| उत्पाद का अधिकतम मापने योग्य आकार | 400mmx500mm | |
| पीसीबी की मोटाई | 0.5~6 मिमी | |
| ट्रैक चौड़ाई समायोजन | स्वचालित चौड़ाई समायोजन, मैनुअल चौड़ाई समायोजन | |
| सर्किट बोर्ड का संचरण/फिक्सिंग | बेल्ट कन्वेयर/न्यूमेटिक क्लैंप फिक्सिंग | |
| प्रेषण दिशा | बाएँ से दाएँ, दाएँ से बाएँ | |
| कक्षीय ऊंचाई | 900±20 मिमी | |
| कंप्यूटर विन्यास | मेनफ्रेम | सीपीयूः इंटेल आई5, रैमः डीडीआर4-16जी, जीपीयूः जीटीएक्स1660-6जीबी, एसएसडी:250जी, एचडीडीः 2टी |
| मॉनिटर | 22"एलईडी | |
| ऑपरेटिंग सिस्टम | उबंटू | |
| पैरामीटर | कुल आकार | W1000xD1380xH1600mm (अलार्म लाइट को छोड़कर) |
| वजन | 1100 किलो | |
| विद्युत स्रोत | AC220V/50~60Hz/2000W | |
| वायु दबाव | 0.5Mpa | |
| पर्यावरणीय आवश्यकताएं | तापमानः 5~40°C, सापेक्ष आर्द्रताः 25%~80% (कोई ठंढ नहीं) | |
| उपप्रोसेस और डाउनस्ट्रीम उपकरण संचार | मानक एसएमईएमए इंटरफ़ेस | |
| संरेखण विधिः | स्वचालित संरेखण |
| सॉफ्टवेयर: | सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस |
| निरीक्षण गतिः | 80 सेमी2/सेकंड तक |
| संकल्पः | 10 μm |
| वजनः | 800 किलो |
| कैमरा प्रकारः | थ्रीडी डिजिटल कैमरा |
| आयाम: | L 1300 X W 1300 X H 1500 मिमी |
| प्रकाश व्यवस्थाः | आरजीबी एलईडी |
| विद्युत आपूर्ति: | AC 220V, 50/60Hz |
3 डी एओआई निरीक्षण मशीन पीसीबी की सतह का पता लगाने और निरीक्षण करने के लिए डिज़ाइन की गई है, उच्च परिशुद्धता और सटीक परिणाम प्रदान करती है। इस मशीन में उपयोग की जाने वाली निरीक्षण विधि 3 डी निरीक्षण है,जो इसे अन्य एओआई उपकरण निर्माताओं से अलग करता है80 सेमी2/सेकंड तक निरीक्षण करने की क्षमता के साथ, Mento-01 समय पर निरीक्षण प्रक्रिया को पूरा कर सकता है, जिससे उत्पादन लाइन की समग्र दक्षता में सुधार होता है।
Mento-01 ऑपरेटिंग सिस्टम के साथ संगत है, जो उपयोगकर्ताओं को एक उपयोगकर्ता के अनुकूल इंटरफ़ेस और उपयोग में आसान सुविधाओं के साथ प्रदान करता है। मशीन का वजन लगभग 800 किलोग्राम है और इसके लिए AC 220V, 50/60Hz बिजली की आपूर्ति की आवश्यकता होती है.मेंटो-01 की आपूर्ति क्षमता 1000/माह है, जिससे यह सुनिश्चित होता है कि उत्पाद की मांग हमेशा पूरी हो।
मेंटो-01 के लिए उत्पाद अनुप्रयोग अवसरों और परिदृश्यों में इलेक्ट्रॉनिक विनिर्माण, पीसीबी असेंबली और गुणवत्ता नियंत्रण शामिल हैं।3डी एओआई निरीक्षण मशीन इलेक्ट्रॉनिक निर्माताओं के लिए दोषों का पता लगाने और अपने उत्पादों की गुणवत्ता सुनिश्चित करने के लिए एक आवश्यक उपकरण हैमेन्टो-01 पीसीबी असेंबली के लिए भी उपयुक्त है, क्योंकि यह पीसीबी की सतह का शीघ्रता से और सटीकता से निरीक्षण कर सकता है और किसी भी दोष की पहचान कर सकता है।मशीन का उपयोग यह सुनिश्चित करने के लिए गुणवत्ता नियंत्रण में भी किया जा सकता है कि उत्पाद बाजार में जारी होने से पहले आवश्यक मानकों को पूरा करता है.
कुल मिलाकर, Mento-01 एक विश्वसनीय और कुशल 3 डी एओआई निरीक्षण मशीन है जो सटीक परिणाम प्रदान करती है और उत्पादन दक्षता में सुधार करती है। इसकी उच्च सटीकता और तेज निरीक्षण गति के साथ,मेन्टो-01 इलेक्ट्रॉनिक निर्माताओं और पीसीबी असेंबली कंपनियों के लिए एक जरूरी हैमशीन का उपयोग करना आसान है और एक उपयोगकर्ता के अनुकूल इंटरफ़ेस प्रदान करता है, जिससे यह अनुभवी और नौसिखिया उपयोगकर्ताओं दोनों के लिए उपयुक्त है।
हमारे 3 डी एओआई मशीन उत्पाद में इष्टतम प्रदर्शन और दक्षता सुनिश्चित करने के लिए व्यापक तकनीकी सहायता और सेवाएं शामिल हैं। हमारे विशेषज्ञों की टीम स्थापना और सेटअप में सहायता के लिए उपलब्ध है,इसके अतिरिक्त, हमारे उत्पाद की वारंटी है और हम आवश्यकता के अनुसार मरम्मत और प्रतिस्थापन सेवाएं प्रदान करते हैं।हमारे तकनीकी समर्थन और सेवाओं को हमारे ग्राहकों के लिए डाउनटाइम को कम करने और उत्पादकता को अधिकतम करने के लिए डिज़ाइन किया गया है.
उत्पाद पैकेजिंगः
3 डी एओआई मशीन को परिवहन के दौरान किसी भी क्षति को रोकने के लिए पर्याप्त पैडिंग के साथ एक मजबूत कार्डबोर्ड बॉक्स में पैक किया जाएगा।मशीन सुरक्षित रूप से बॉक्स के केंद्र में रखा जाएगा और यह सुनिश्चित करने के लिए फोम आवेषण से घिरा हुआ है कि यह शिपिंग के दौरान चारों ओर स्थानांतरित नहीं होगा.
नौवहन:
3 डी एओआई मशीन को एक प्रतिष्ठित कूरियर सेवा जैसे डीएचएल या फेडएक्स के माध्यम से भेज दिया जाएगा। एक बार आइटम भेज दिया गया है, ग्राहक को एक ट्रैकिंग नंबर प्रदान किया जाएगा।शिपिंग समय गंतव्य देश के आधार पर भिन्न होगा.
इस 3 डी एओआई मशीन का ब्रांड नाम क्या है?
मेन्टो
इस 3 डी एओआई मशीन का मॉडल नंबर क्या है?
मेन्टो-01
यह 3 डी एओआई मशीन कहाँ निर्मित की जाती है?
चीन डोंगगुआन
इस 3 डी एओआई मशीन के पास क्या प्रमाणपत्र हैं?
आईएसओ 9001/आईएसओ 14001
इस 3 डी एओआई मशीन के लिए न्यूनतम आदेश मात्रा क्या है?
1
क्या इस 3 डी एओआई मशीन के लिए कीमत पर बातचीत की जा सकती है?
हाँ, कीमत पर बातचीत की जा सकती है।
इस 3 डी एओआई मशीन के लिए डिलीवरी का समय क्या है?
1 सप्ताह
इस 3 डी एओआई मशीन के लिए भुगतान की शर्तें क्या हैं?
ऑनलाइन भुगतान
इस 3 डी एओआई मशीन के लिए आपूर्ति क्षमता क्या है?
1000/माह
