उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन डोंगगुआन
ब्रांड नाम: Mento
प्रमाणन: ISO9001/ISO14001
मॉडल संख्या: k3205
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: W1000mmxD1380mmxH1600mm (पैर के बिना 100±20mm)
प्रसव के समय: 3 सप्ताह
भुगतान शर्तें: ऑन लाइन, एल/सी, टी/टी
आपूर्ति की क्षमता: 1000/माह
मॉडल: |
XYZ-1000 |
प्रकाश स्रोत: |
एलईडी |
निरीक्षण विधि: |
3डी निरीक्षण |
पीसीबी आकार: |
Max. अधिकतम. 500mm X 500mm 500 मिमी X 500 मिमी |
पीसीबी मोटाई: |
0.2 मिमी - 6 मिमी |
निरीक्षण की सटीकता: |
± 5μm |
ऑपरेटिंग सिस्टम: |
विंडोज 10 |
मॉडल: |
XYZ-1000 |
प्रकाश स्रोत: |
एलईडी |
निरीक्षण विधि: |
3डी निरीक्षण |
पीसीबी आकार: |
Max. अधिकतम. 500mm X 500mm 500 मिमी X 500 मिमी |
पीसीबी मोटाई: |
0.2 मिमी - 6 मिमी |
निरीक्षण की सटीकता: |
± 5μm |
ऑपरेटिंग सिस्टम: |
विंडोज 10 |

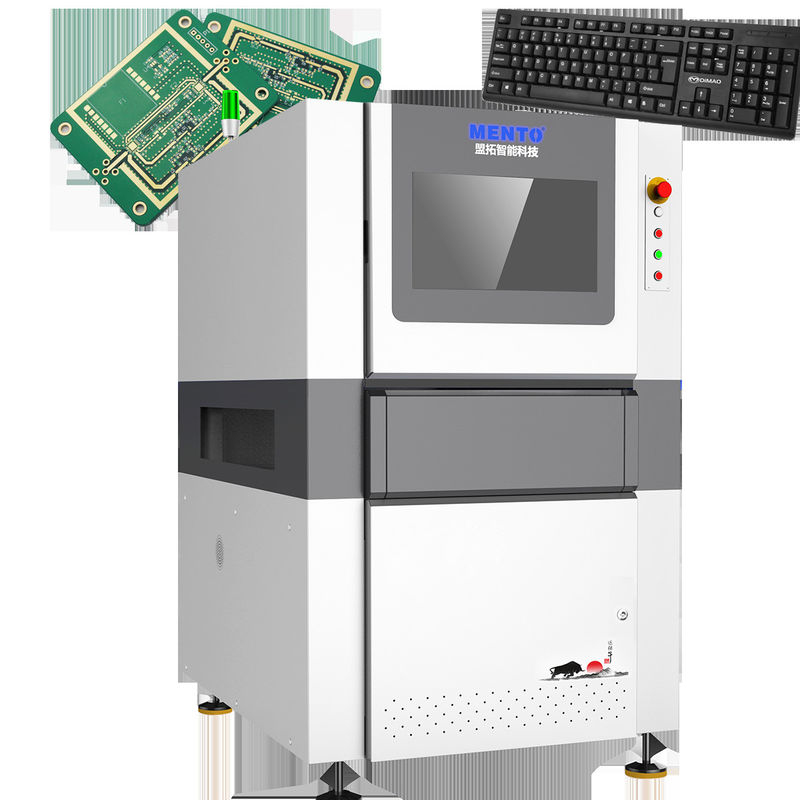

एओआई पीसीबी मशीन ऑपरेटिंग सिस्टम पर चलती है, जो एक उपयोगकर्ता के अनुकूल और परिचित इंटरफ़ेस प्रदान करती है जिसे नेविगेट करना और संचालित करना आसान है।इसमें आसान कनेक्टिविटी और संचार के लिए एक ईथरनेट इंटरफ़ेस भी है, जो किसी भी विनिर्माण वातावरण या कार्यप्रवाह में निर्बाध एकीकरण की अनुमति देता है।
एओआई पीसीबी मशीन एक एसी 220 वी, 50 हर्ट्ज बिजली की आपूर्ति द्वारा संचालित है, स्थिर और सुसंगत प्रदर्शन सुनिश्चित करता है। इसका कॉम्पैक्ट और अंतरिक्ष-बचत डिजाइन 1000 मिमी X 800 मिमी X 1200 मिमी,यह किसी भी उत्पादन सुविधा या प्रयोगशाला के लिए एकदम सही फिट बनाता है.
अपनी उच्च संकल्प क्षमताओं के साथ, एओआई पीसीबी मशीन पीसीबी में सबसे छोटे दोषों और त्रुटियों का भी पता लगा सकती है, 10μm के संकल्प के साथ। यह सुनिश्चित करता है कि उत्पाद उच्चतम गुणवत्ता के हों,और किसी भी समस्या को जल्दी से पहचाना और हल किया जा सकता है।
| थ्रीडी सोल्डर पेस्ट निरीक्षण | ||
| उपकरण का मॉडल | K3205 | |
| पता लगाने की क्षमता | पता लगाने वाली वस्तुएँ | मिस प्रिंट, ओवर सोल्डर, अपर्याप्त सोडर, सोडर ब्रिजिंग, सोडर पेस्ट टेलिंग, आकार असामान्यता, ऑफसेट |
| स्कैनिंग विधि | स्टॉप एंड गो | |
| ऑप्टिकल प्रणाली | कैमरा | 5MP उच्च गति रंग औद्योगिक कैमरा |
| प्रकाश स्रोत | दोहरे डीएलपी प्रकाश स्रोत (रास्टर चरण परिवर्तन प्रौद्योगिकी) और लाल, हरे और नीले (आरजीबी) प्रकाश स्रोत | |
| संकल्प | 10μm और 15um (वैकल्पिक) | |
| पता लगाने की क्षमता | ऊंचाई सटीकता (कैलिब्रेशन मॉड्यूल) | 1μm (मानक कैलिब्रेशन ब्लॉक का उपयोग करके) |
| वॉल्यूम दोहराव | < 1% (मानक सत्यापन ब्लॉक, 3सिग्मा) | |
| प्लेट झुकने के अधिकतम मुआवजे का मूल्य | ±3 मिमी | |
| पता लगाने की क्षमता GRR | < 10%at6o ((+ 50% सहिष्णुता, 5μm रिज़ॉल्यूशन) | |
| अधिकतम पता लगाने की ऊंचाई | 500μm | |
| छाया की समस्या का समाधान | चरण शिफ्ट प्रौद्योगिकी और द्विदिशात्मक 3D संरचित प्रकाश प्रणाली | |
| प्लेट झुकने के वास्तविक समय में मुआवजे की विधि | प्लेट बेंड मुआवजा (Z-ट्रैकिंग+पैड संदर्भ) | |
| परीक्षण स्क्रीन | रंग (3D और 2D चित्र एक साथ प्रदर्शित) | |
| ड्राइविंग उपकरण | सर्वमोटर+स्क्रू गाइड | |
| चलती गति | 800 मिमी/सेकंड | |
| न्यूनतम मापने योग्य उत्पाद आकार | 50mmx50mm | |
| उत्पाद का अधिकतम मापने योग्य आकार | 400mmx500mm | |
| पीसीबी की मोटाई | 0.5~6 मिमी | |
| ट्रैक चौड़ाई समायोजन | स्वचालित चौड़ाई समायोजन, मैनुअल चौड़ाई समायोजन | |
| सर्किट बोर्ड का संचरण/फिक्सिंग | बेल्ट कन्वेयर/न्यूमेटिक क्लैंप फिक्सिंग | |
| प्रेषण दिशा | बाएँ से दाएँ, दाएँ से बाएँ | |
| कक्षीय ऊंचाई | 900±20 मिमी | |
| कंप्यूटर विन्यास | मेनफ्रेम | सीपीयूः इंटेल आई5, रैमः डीडीआर4-16जी, जीपीयूः जीटीएक्स1660-6जीबी, एसएसडी:250जी, एचडीडीः 2टी |
| मॉनिटर | 22"एलईडी | |
| ऑपरेटिंग सिस्टम | उबंटू | |
| पैरामीटर | कुल आकार | W1350xD1000xH1600mm (अलार्म लाइट को छोड़कर) |
| वजन | 1100 किलो | |
| विद्युत स्रोत | AC220V/50~60Hz/2000W | |
| वायु दबाव | 0.5Mpa | |
| सॉफ्टवेयर समर्थित इनपुट स्वरूप | गेर्बर प्रारूप (274X), ओडीबी++ का समर्थन करें | |
| सांख्यिकीय प्रबंधन उपकरण | हिस्टोग्राम,एक्स-बार एंड आर-चार्ट,एक्स-बार एंड एस-सी हार्ट,सी पी एंड सी पीके, %Gage R & R,SPI दैनिक/साप्ताहिक/मासिक रिपोर्ट, वास्तविक समय SPC& मल्टीपल डिस्प्ले | |
| पर्यावरणीय आवश्यकताएं | तापमानः 5~40°C, सापेक्ष आर्द्रताः 25%~80% (कोई ठंढ नहीं) | |
| उपप्रोसेस और डाउनस्ट्रीम उपकरण संचार | मानक एसएमईएमए इंटरफ़ेस | |
| मॉडल | XYZ-1000 |
| निरीक्षण की गति | 1000 मिमी/सेकंड |
| पीसीबी मोटाई | 0.2mm - 6mm |
| निरीक्षण विधि | थ्रीडी निरीक्षण |
| पीसीबी आकार | अधिकतम 500 मिमी X 500 मिमी |
| इंटरफेस | ईथरनेट |
| निरीक्षण की सटीकता | ±5μm |
| प्रकाश स्रोत | एलईडी |
एओआई मशीन पीसीबी विनिर्माण उद्योग के लिए एक आवश्यक उपकरण है।यह एक स्वचालित ऑप्टिकल निरीक्षण प्रणाली है जो दोषों के लिए मुद्रित सर्किट बोर्ड की जांच करती है और सुनिश्चित करती है कि वे उद्योग के मानकों को पूरा करते हैंमशीन में 3 डी निरीक्षण विधि है जो पीसीबी में किसी भी असामान्यता का सटीक और सटीक पता लगाने की अनुमति देती है। यह निरीक्षण सटीकता ±5μm है,जो यह सुनिश्चित करता है कि पीसीबी उच्चतम गुणवत्ता वाले हों.
मेन्टो एओआई पीसीबी मशीन विभिन्न अनुप्रयोग अवसरों और परिदृश्यों के लिए उपयुक्त है। यह पीसीबी विनिर्माण कंपनियों, इलेक्ट्रॉनिक उत्पाद निर्माताओं,अनुसंधान एवं विकास संस्थानयह मशीन 0.2 मिमी से 6 मिमी तक की मोटाई के पीसीबी को संभाल सकती है, जिससे यह बहुमुखी और विभिन्न प्रकार के पीसीबी के लिए उपयुक्त है।
मेन्टो एओआई पीसीबी मशीन के मॉडल एक्सवाईजेड-1000 में ईथरनेट इंटरफेस है, जो अन्य प्रणालियों के साथ आसान कनेक्टिविटी और एकीकरण की अनुमति देता है।यह सुविधा एओआई मशीन को मौजूदा उत्पादन लाइनों और कार्यप्रवाहों में शामिल करना आसान बनाती है.
निष्कर्ष में, Mento AOI पीसीबी मशीन एक विश्वसनीय और कुशल पीसीबी निरीक्षण प्रणाली है जो विभिन्न अनुप्रयोग अवसरों और परिदृश्यों के लिए उपयुक्त है। इसकी उच्च निरीक्षण सटीकता,बहुमुखी पीसीबी मोटाई प्रबंधन, और ईथरनेट इंटरफेस इसे पीसीबी विनिर्माण कंपनियों, इलेक्ट्रॉनिक उत्पाद निर्माताओं और अनुसंधान और विकास संस्थानों के लिए एक मूल्यवान संपत्ति बनाते हैं।
हमारे एओआई पीसीबी मशीन उत्पाद व्यापक तकनीकी सहायता और सेवाओं के साथ आता है, जिसमें शामिल हैंः
हम अपने ग्राहकों को उच्चतम स्तर का समर्थन प्रदान करने और यह सुनिश्चित करने के लिए प्रतिबद्ध हैं कि उनकी एओआई पीसीबी मशीन अधिकतम प्रदर्शन पर काम करे।
उत्पाद पैकेजिंगः
नौवहन:
प्रश्न: एओआई पीसीबी मशीन का ब्रांड नाम क्या है?
एः एओआई पीसीबी मशीन का ब्रांड नाम मेंटो है।
प्रश्न: एओआई पीसीबी मशीन का निर्माण कहाँ किया जाता है?
उत्तर: एओआई पीसीबी मशीन का निर्माण चीन, डोंगगुआन में किया जाता है।
प्रश्न: एओआई पीसीबी मशीन के पास क्या प्रमाणपत्र हैं?
एः एओआई पीसीबी मशीन आईएसओ9001/आईएसओ14001 के साथ प्रमाणित है।
प्रश्न: एओआई पीसीबी मशीन के लिए न्यूनतम आदेश मात्रा क्या है?
एः एओआई पीसीबी मशीन के लिए न्यूनतम आदेश मात्रा 1 है।
प्रश्न: एओआई पीसीबी मशीन के लिए डिलीवरी का समय क्या है?
एः एओआई पीसीबी मशीन के लिए डिलीवरी का समय 3 सप्ताह है।
प्रश्न: एओआई पीसीबी मशीन के लिए भुगतान की शर्तें क्या हैं?
एः एओआई पीसीबी मशीन के लिए भुगतान की शर्तें ऑनलाइन हैं।
प्रश्न: एओआई पीसीबी मशीन की आपूर्ति क्षमता क्या है?
एः एओआई पीसीबी मशीन की आपूर्ति क्षमता 1000/माह है।
प्रश्न: क्या एओआई पीसीबी मशीन की कीमत पर बातचीत की जा सकती है?
उत्तर: हां, एओआई पीसीबी मशीन की कीमत पर बातचीत की जा सकती है।
