Product Details
उत्पत्ति के प्लेस: चीन डोंगगुआन
ब्रांड नाम: Mento
प्रमाणन: ISO9001/ISO14001
मॉडल संख्या: K3212
Payment & Shipping Terms
न्यूनतम आदेश मात्रा: 1
मूल्य: Negotiable
पैकेजिंग विवरण: W1000mmxD1380mmxH1600mm (पैर के बिना 100±20mm)
प्रसव के समय: 3 सप्ताह
भुगतान शर्तें: ऑन लाइन, एल/सी, टी/टी
आपूर्ति की क्षमता: 1000/माह
विद्युत आपूर्ति: |
एसी 220 वी, 50 हर्ट्ज |
प्रकाश स्रोत: |
एलईडी |
निरीक्षण विधि: |
3डी निरीक्षण |
इंटरफेस: |
ईथरनेट |
निरीक्षण की गति: |
1000 मिमी / एस |
कैमरा प्रकार: |
उच्च-रिज़ॉल्यूशन सीसीडी |
विद्युत आपूर्ति: |
एसी 220 वी, 50 हर्ट्ज |
प्रकाश स्रोत: |
एलईडी |
निरीक्षण विधि: |
3डी निरीक्षण |
इंटरफेस: |
ईथरनेट |
निरीक्षण की गति: |
1000 मिमी / एस |
कैमरा प्रकार: |
उच्च-रिज़ॉल्यूशन सीसीडी |
इस मशीन की एक ख़ास विशेषता इसका उच्च रिज़ॉल्यूशन वाला सीसीडी कैमरा है, जो उत्कृष्ट छवि गुणवत्ता प्रदान करता है और यह सुनिश्चित करता है कि सबसे छोटे विवरणों को भी अत्यधिक सटीकता के साथ कैप्चर किया जाए।यह एओआई पीसीबी मशीन के लिए पीसीबी सतह पर सबसे छोटे दोषों का पता लगाने के लिए संभव बनाता है, यह सुनिश्चित करता है कि प्रत्येक सर्किट बोर्ड जो इसके माध्यम से गुजरता है, उच्चतम गुणवत्ता का हो।
एओआई पीसीबी मशीन को भी 1000 मिमी एक्स 800 मिमी एक्स 1200 मिमी के कॉम्पैक्ट आयाम के साथ सुविधा के साथ बनाया गया है जो इसे किसी भी कार्यक्षेत्र में आराम से फिट करने की अनुमति देता है।ईथरनेट इंटरफेस अन्य उपकरणों और नेटवर्क से कनेक्ट करने के लिए भी आसान बनाता है, जो आपके मौजूदा सिस्टम के साथ सहज एकीकरण प्रदान करता है।

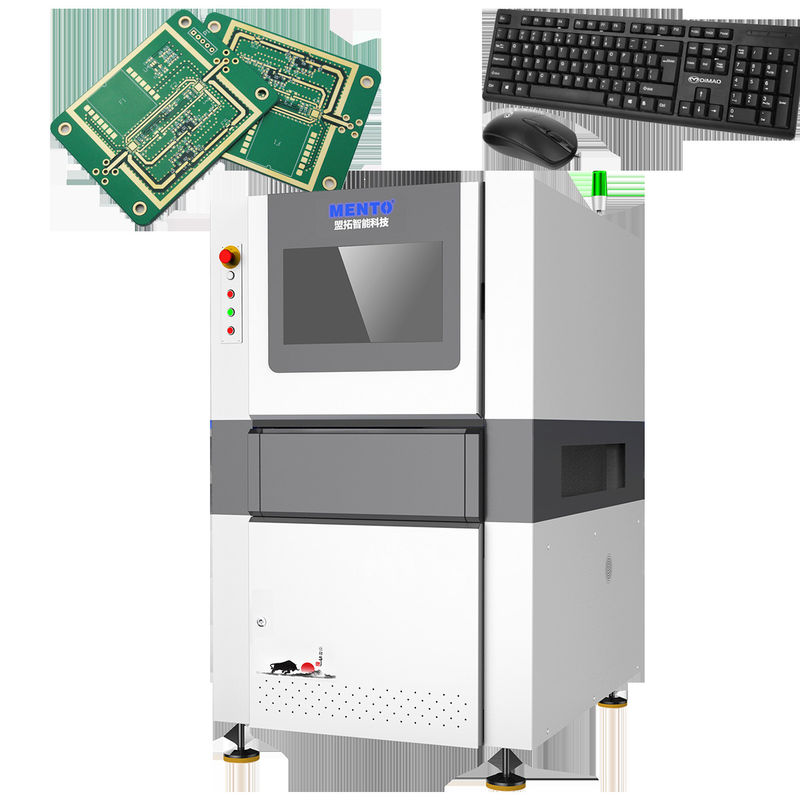

| थ्रीडी सोल्डर पेस्ट निरीक्षण | ||
| उपकरण का मॉडल | K3212 | |
| पता लगाने की क्षमता | पता लगाने वाली वस्तुएँ | गलत प्रिंट, अधिक मिलाप, अपर्याप्त मिलाप, मिलाप ब्रिजिंग, मिलाप पेस्ट टेलिंग, आकार असामान्यता, ऑफसेट |
| स्कैनिंग विधि | स्टॉप एंड गो | |
| ऑप्टिकल प्रणाली | कैमरा | 12MP उच्च गति रंग औद्योगिक कैमरा |
| प्रकाश स्रोत | दोहरे डीएलपी प्रकाश स्रोत (रास्टर चरण परिवर्तन प्रौद्योगिकी) और लाल, हरे और नीले (आरजीबी) प्रकाश स्रोत | |
| संकल्प | 10μm और 15um (वैकल्पिक) | |
| पता लगाने की क्षमता | ऊंचाई सटीकता (कैलिब्रेशन मॉड्यूल) | 1μm (मानक कैलिब्रेशन ब्लॉक का उपयोग करके) |
| वॉल्यूम दोहराव | < 1% (मानक सत्यापन ब्लॉक, 3सिग्मा) | |
| प्लेट झुकने के अधिकतम मुआवजे का मूल्य | ±3 मिमी | |
| पता लगाने की क्षमता GRR | < 10%at6o ((+ 50% सहिष्णुता, 5μm रिज़ॉल्यूशन) | |
| अधिकतम पता लगाने की ऊंचाई | 500μm | |
| छाया की समस्या का समाधान | चरण शिफ्ट प्रौद्योगिकी और द्विदिशात्मक 3D संरचित प्रकाश प्रणाली | |
| प्लेट झुकने के वास्तविक समय में मुआवजे की विधि | प्लेट बेंड मुआवजा (Z-ट्रैकिंग+पैड संदर्भ) | |
| परीक्षण स्क्रीन | रंग (3D और 2D चित्र एक साथ प्रदर्शित) | |
| ड्राइविंग उपकरण | सर्वमोटर+स्क्रू गाइड | |
| चलती गति | 800 मिमी/सेकंड | |
| न्यूनतम मापने योग्य उत्पाद आकार | 50mmx50mm | |
| उत्पाद का अधिकतम मापने योग्य आकार | 400mmx500mm | |
| पीसीबी की मोटाई | 0.5~6 मिमी | |
| ट्रैक चौड़ाई समायोजन | स्वचालित चौड़ाई समायोजन, मैनुअल चौड़ाई समायोजन | |
| सर्किट बोर्ड का संचरण/फिक्सिंग | बेल्ट कन्वेयर/न्यूमेटिक क्लैंप फिक्सिंग | |
| प्रेषण दिशा | बाएँ से दाएँ, दाएँ से बाएँ | |
| कक्षीय ऊंचाई | 900±20 मिमी | |
| कंप्यूटर विन्यास | मेनफ्रेम | सीपीयूः इंटेल आई5, रैमः डीडीआर4-16जी, जीपीयूः जीटीएक्स1660-6जीबी, एसएसडी:250जी, एचडीडीः 2टी |
| मॉनिटर | 22"एलईडी | |
| ऑपरेटिंग सिस्टम | उबंटू | |
| पैरामीटर | कुल आकार | W1350xD1000xH1600mm (अलार्म लाइट को छोड़कर) |
| वजन | 1100 किलो | |
| विद्युत स्रोत | AC220V/50~60Hz/2000W | |
| वायु दबाव | 0.5Mpa | |
| सॉफ्टवेयर समर्थित इनपुट स्वरूप | गेर्बर प्रारूप (274X), ओडीबी++ का समर्थन करें | |
| सांख्यिकीय प्रबंधन उपकरण |
हिस्टोग्राम,एक्स-बार एंड आर-चार्ट,एक्स-बार एंड एस-सी हार्ट,सी पी एंड सी पीके, %Gage R & R,SPI दैनिक/साप्ताहिक/मासिक रिपोर्ट, वास्तविक समय SPC& मल्टीपल डिस्प्ले |
|
| पर्यावरणीय आवश्यकताएं | तापमानः 5~40°C, सापेक्ष आर्द्रताः 25%~80% (कोई ठंढ नहीं) | |
| उपप्रोसेस और डाउनस्ट्रीम उपकरण संचार | मानक एसएमईएमए इंटरफ़ेस | |
| तकनीकी पैरामीटर | मूल्य |
|---|---|
| उत्पाद का नाम | एओआई पीसीबी मशीन |
| पीसीबी मोटाई | 0.2mm - 6mm |
| पीसीबी आकार | अधिकतम 500 मिमी X 500 मिमी |
| इंटरफेस | ईथरनेट |
| संकल्प | 10μm |
| मॉडल | XYZ-1000 |
| विद्युत आपूर्ति | AC 220V, 50Hz |
| ऑपरेटिंग सिस्टम | विंडोज 10 |
| कैमरा प्रकार | उच्च संकल्प सीसीडी |
| निरीक्षण विधि | थ्रीडी निरीक्षण |
| प्रकाश स्रोत | एलईडी |
इस उत्पाद को उन्नत ऑप्टिकल प्रौद्योगिकी का उपयोग कर मुद्रित सर्किट बोर्डों के लिए सटीक और विश्वसनीय निरीक्षण परिणाम प्रदान करने के लिए डिज़ाइन किया गया है।एओआई मशीन दोषों की एक विस्तृत श्रृंखला का पता लगा सकती है जैसे कि लापता घटकउच्च संकल्प सीसीडी कैमरा प्रकार और ±5μm की निरीक्षण सटीकता के साथ, एओआई पीसीबी मशीन प्रभावी रूप से आपके उत्पादों की गुणवत्ता सुनिश्चित कर सकती है।
एओआई पीसीबी मशीन विभिन्न उत्पाद अनुप्रयोग अवसरों और परिदृश्यों के लिए उपयुक्त है। इसका उपयोग इलेक्ट्रॉनिक उत्पादों, पीसीबी विनिर्माण और एसएमटी असेंबली की उत्पादन लाइन में किया जा सकता है।इस उत्पाद का उपयोग विभिन्न पीसीबी जैसे दो तरफा पीसीबी के परीक्षण के लिए किया जा सकता है।, बहु-परत और लचीला। मशीन का इंटरफ़ेस ईथरनेट है, जिससे अन्य उपकरणों और प्रणालियों से आसान कनेक्शन की अनुमति मिलती है।
AOI पीसीबी मशीन का मॉडल नाम XYZ-1000 है और आयाम 1000mm X 800mm X 1200mm है, जिससे यह किसी भी कार्यक्षेत्र में कॉम्पैक्ट और स्थापित करना आसान है। 1000/माह की आपूर्ति क्षमता के साथ,यह उत्पाद विभिन्न उद्योगों की मांगों को पूरा कर सकता है.
निष्कर्ष में, AOI पीसीबी मशीन एक विश्वसनीय और कुशल पीसीबी निरीक्षण प्रणाली है जो सटीक और विश्वसनीय निरीक्षण परिणाम प्रदान कर सकती है।यह विभिन्न उत्पाद अनुप्रयोग अवसरों और परिदृश्यों के लिए उपयुक्त है, और यह विभिन्न उद्योगों की मांगों को पूरा करने के लिए एक उच्च आपूर्ति क्षमता है. आप अपने पीसीबी परीक्षण विधियों के लिए एक विश्वसनीय और कुशल समाधान के लिए देख रहे हैं,Mento से AOI पीसीबी मशीन आप के लिए एकदम सही उत्पाद है.
एओआई पीसीबी मशीन उत्पाद में अधिकतम प्रदर्शन सुनिश्चित करने और डाउनटाइम को कम करने के लिए तकनीकी सहायता और सेवाएं हैं।हमारी विशेषज्ञ टीम निम्नलिखित क्षेत्रों में सहायता और मार्गदर्शन प्रदान करने के लिए उपलब्ध है:
हम असाधारण ग्राहक सेवा प्रदान करने और यह सुनिश्चित करने के लिए प्रतिबद्ध हैं कि हमारे ग्राहक अपने निवेश से अधिकतम लाभ प्राप्त करें। हमारे तकनीकी समर्थन और सेवाओं के बारे में अधिक जानकारी के लिए हमसे संपर्क करें।
एओआई पीसीबी मशीन को शिपिंग के दौरान किसी भी क्षति को रोकने के लिए फोम पैडिंग के साथ एक कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया जाता है।
नौवहन:
हम संयुक्त राज्य अमेरिका के भीतर सभी स्थानों के लिए AOI पीसीबी मशीन के लिए मुफ्त शिपिंग प्रदान करते हैं। अंतर्राष्ट्रीय आदेशों के लिए, शिपिंग लागत की गणना चेकआउट पर की जाएगी।शिपिंग का समय गंतव्य के आधार पर भिन्न हो सकता है, लेकिन आम तौर पर अमेरिका के भीतर 3-5 कार्यदिवस और अंतर्राष्ट्रीय आदेशों के लिए 7-14 कार्यदिवस लगते हैं।
प्रश्न: इस एओआई पीसीबी मशीन का ब्रांड नाम क्या है?
उत्तर: इस एओआई पीसीबी मशीन का ब्रांड नाम मेंटो है।
प्रश्न: इस एओआई पीसीबी मशीन का उत्पादन कहाँ किया जाता है?
उत्तर: यह एओआई पीसीबी मशीन चीन के डोंगगुआन में निर्मित है।
प्रश्न: क्या यह एओआई पीसीबी मशीन प्रमाणित है?
A: हाँ, यह AOI पीसीबी मशीन ISO9001/ISO14001 के साथ प्रमाणित है।
प्रश्न: इस एओआई पीसीबी मशीन के लिए न्यूनतम आदेश मात्रा क्या है?
एः इस एओआई पीसीबी मशीन के लिए न्यूनतम आदेश मात्रा 1 है।
प्रश्न: इस एओआई पीसीबी मशीन के लिए मूल्य सीमा क्या है?
एः इस एओआई पीसीबी मशीन की कीमत पर बातचीत की जा सकती है।
प्रश्न: इस एओआई पीसीबी मशीन के लिए डिलीवरी का समय क्या है?
एः इस एओआई पीसीबी मशीन के लिए डिलीवरी का समय 1 सप्ताह है।
प्रश्न: इस एओआई पीसीबी मशीन के लिए भुगतान की शर्तें क्या हैं?
एः इस एओआई पीसीबी मशीन के लिए भुगतान की शर्तें ऑनलाइन हैं।
प्रश्न: इस एओआई पीसीबी मशीन की आपूर्ति क्षमता क्या है?
एः इस एओआई पीसीबी मशीन की आपूर्ति क्षमता 1000/माह है।
