उत्पाद का विवरण
उत्पत्ति के प्लेस: डोंगगुआन
ब्रांड नाम: MENTO
प्रमाणन: FCC.ROHS,CCC
मॉडल संख्या: K2012DT
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 3
पैकेजिंग विवरण: W1140mmxD1400mmxH1600mm
प्रसव के समय: 20 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 10pcs + 20 कार्यदिवस
ऑपरेटिंग सिस्टम: |
खिड़कियाँ |
पर्यावरण: |
10-40 ℃ |
वायु स्रोत: |
0.4-0.6MPa |
पीसीबी मोटाई: |
0.5-6 मिमी |
ऑप्टिकल स्रोत: |
आरजीबी + डब्ल्यू चार रंग इंटीग्रल |
पद: |
श्रीमती एओआई पीसीबी मशीन, एओआई सिस्टम |
शिपमेंट: |
समय पर शिपमेंट |
आवेदन: |
सोल्डर पेस्ट ऑप्टिकल इंस्पेक्शन-एसपीआई |
कार्यक्षमता: |
औद्योगिक उपयोग - एसएमटी असेंबली लाइन |
सटीकता: |
उच्च परिशुद्धता |
ऑपरेटिंग सिस्टम: |
खिड़कियाँ |
पर्यावरण: |
10-40 ℃ |
वायु स्रोत: |
0.4-0.6MPa |
पीसीबी मोटाई: |
0.5-6 मिमी |
ऑप्टिकल स्रोत: |
आरजीबी + डब्ल्यू चार रंग इंटीग्रल |
पद: |
श्रीमती एओआई पीसीबी मशीन, एओआई सिस्टम |
शिपमेंट: |
समय पर शिपमेंट |
आवेदन: |
सोल्डर पेस्ट ऑप्टिकल इंस्पेक्शन-एसपीआई |
कार्यक्षमता: |
औद्योगिक उपयोग - एसएमटी असेंबली लाइन |
सटीकता: |
उच्च परिशुद्धता |

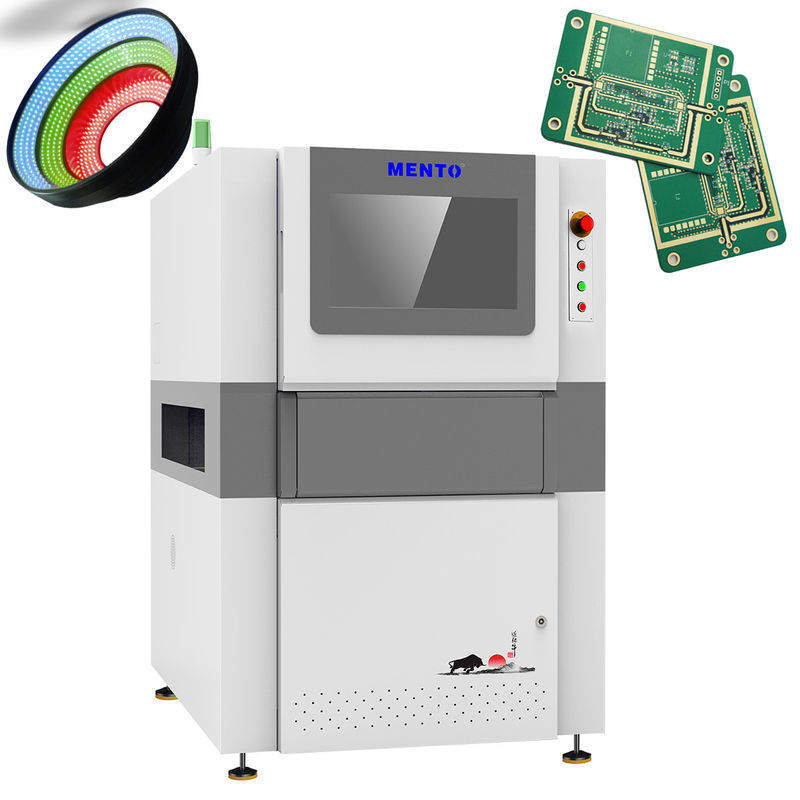

K20 श्रृंखला डाउनवर्ड ऑटोमेटेड ऑप्टिकल इंस्पेक्शन
| डिवाइस मॉडल | K2012DT | |
| डिटेक्शन क्षमता | डिटेक्शन आइटम | चिप कंपोनेंट बॉडी, चिप कंपोनेंट सोल्डर जॉइंट्स, कैरेक्टर्स, डीआईपी सोल्डर जॉइंट्स |
| सबसे छोटा कंपोनेंट | चिप: 0201 पिच: 0.3mm | |
| डिटेक्शन विधि | एल्गोरिथम पैरामीटर डीबगिंग, मशीन लर्निंग | |
| ऑप्टिकल सिस्टम | कैमरा | 12MP हाई-स्पीड कलर इंडस्ट्रियल कैमरा |
| टेलीसेंट्रिक लेंस | 0.23X | |
| रिज़ॉल्यूशन | 15um | |
| FOV | 60x45mm | |
| डिटेक्शन स्पीड | 3FOV/s | |
| मैकेनिकल प्रॉपर्टी | पीसीबी थिकनेस | 0.3~10mm (वार्पेज ≤ 5mm) |
| कंपोनेंट हाइट | 180mm ऊपर, 30mm नीचे (विशेष ऊंचाई को अनुकूलित किया जा सकता है) | |
| ड्राइविंग इक्विपमेंट | सर्वो मोटर + बॉल स्क्रू + लीनियर स्लाइड | |
| मूविंग स्पीड | मैक्स. 600mm/s | |
| पोजिशनिंग एक्यूरेसी | ≤ 8um (कैलिब्रेशन के बाद) | |
| पीसीबी ट्रांसपोर्ट रेल | पीसीबी रेल ट्रांसपोर्टेशन हाइट: 900±20mm (जमीन से पीसीबी गाइड रेल ट्रांसपोर्टेशन सतह तक) | |
| पीसीबी मैक्सिमम साइज: 510mmx460mm | ||
| पीसीबी मिनिमम स्पेसिंग: ≤ 90mm | ||
| पैरामीटर्स | पावर सोर्स | AC220V/50Hz/2000W |
| ओवरऑल साइज | W1140mmxD1400mmxH1600mm (पैर 100±20mm को छोड़कर) | |
| वेट | ≈ 700KG | |
| एयर प्रेशर | ≥ 0.5MPa | |
| एनवायरनमेंटल रिक्वायरमेंट्स | तापमान: 5~40℃, रिलेटिव ह्यूमिडिटी 25%~80% (कोई फ्रॉस्ट नहीं) | |
| अपस्ट्रीम और डाउनस्ट्रीम इक्विपमेंट कम्युनिकेशन | स्टैंडर्ड SMEMA इंटरफ़ेस | |
साइंटिफिक प्लेटफॉर्म डिज़ाइन
ग्राइंडिंग ग्रेड मूविंग ट्रैक डिज़ाइन
रिपीट एक्यूरेसी और पोजिशनिंग एक्यूरेसी हाई है, लो नॉइज़।
हाई प्रिसिजन मोशन कंट्रोल सिस्टम का डिज़ाइन
मोशन सिस्टम के डेटा लॉस से बचें, हाई-स्पीड और स्टेबल ऑपरेशन सुनिश्चित करें, और मोशन एक्सेलेरेशन और डीसेलेरेशन की स्पीड को प्रभावी ढंग से सुधारें।
प्रोडक्ट फीचर्स - विजन सिस्टम्स
इंडस्ट्रियल कैमरा
हाई स्पीड मल्टी-फ्रेम इंडस्ट्रियल डिजिटल कैमरा।
कांस्टेंट करंट लाइट सोर्स कंट्रोलर
फुल क्लोज्ड लूप कांस्टेंट करंट डिजिटल कंट्रोलर लाइट सोर्स ब्राइटनेस की स्टेबिलिटी और यूनिफॉर्मिटी सुनिश्चित करता है।
टेलीसेंट्रिक ऑप्टिकल सिस्टम
हाई डेप्थ ऑफ फील्ड, लो डिस्टॉर्शन, फुल पिक्सेल, फिक्स्ड रेज़ोल्यूशन डिज़ाइन।
प्रोडक्ट इंस्पेक्शन कैपेबिलिटी
1. रॉन्ग पार्ट 2. मिसिंग पार्ट 3. रिवर्स 4. वर्चुअल वेल्डिंग 5. टिन होल 6. कोलिनियरिटी 7. फॉल्स वेल्डिंग 8. पेडिकल 9. लेस टिन
10. कंटीन्यूअस टिन 11. डीआईपी सोल्डर जॉइंट लेस टिन 12. पोजीशन ऑफसेट 13. डीआईपी लीकेज प्लग-इन 14. डीआईपी नॉट आउट ऑफ फुट...
एमईएस डेटा डॉकिंग फंक्शन और पावरफुल एसपीसी सिस्टम
1. टॉप 10 अलार्म कंपोनेंट्स के रियल-टाइम स्टैटिस्टिक्स
2. अपस्ट्रीम इक्विपमेंट को ऑटोमेटिकली रोकने के लिए अलार्म काउंट सेट करने में सक्षम बनाता है।
3. बाद की ट्रेसिबिलिटी के लिए प्रत्येक पीसीबी की पूरी बोर्ड इमेज को रियल टाइम में एक्सपोर्ट करता है
4. इंडिजिनसली डेवलप्ड एमईएस इंटरफ़ेस स्टैंडर्ड और कस्टमाइज्ड फॉर्मेट्स को सपोर्ट करता है।
