Product Details
उत्पत्ति के प्लेस: डोंगगुआन
ब्रांड नाम: MENTO
प्रमाणन: FCC.ROHS,CCC
मॉडल संख्या: K2005DW
Payment & Shipping Terms
न्यूनतम आदेश मात्रा: 3
पैकेजिंग विवरण: W1140mmxD1400mmxH1600mm
प्रसव के समय: 20 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 10pcs + 20 कार्यदिवस
ऑपरेटिंग सिस्टम: |
खिड़कियाँ |
पर्यावरण: |
10-40 ℃ |
वायु स्रोत: |
0.4-0.6MPa |
वजन: |
900 किग्रा |
पीसीबी मोटाई: |
0.5-6 मिमी |
ऑप्टिकल स्रोत: |
आरजीबी + डब्ल्यू चार रंग इंटीग्रल |
पद: |
श्रीमती एओआई पीसीबी मशीन, एओआई सिस्टम |
शिपमेंट: |
समय पर शिपमेंट |
आवेदन: |
सोल्डर पेस्ट ऑप्टिकल इंस्पेक्शन-एसपीआई |
कार्यक्षमता: |
औद्योगिक उपयोग - एसएमटी असेंबली लाइन |
प्रकाश विधि: |
एलईडी |
मॉडल: |
एबीसी-123 |
सटीकता: |
उच्च परिशुद्धता |
ऑपरेटिंग सिस्टम: |
खिड़कियाँ |
पर्यावरण: |
10-40 ℃ |
वायु स्रोत: |
0.4-0.6MPa |
वजन: |
900 किग्रा |
पीसीबी मोटाई: |
0.5-6 मिमी |
ऑप्टिकल स्रोत: |
आरजीबी + डब्ल्यू चार रंग इंटीग्रल |
पद: |
श्रीमती एओआई पीसीबी मशीन, एओआई सिस्टम |
शिपमेंट: |
समय पर शिपमेंट |
आवेदन: |
सोल्डर पेस्ट ऑप्टिकल इंस्पेक्शन-एसपीआई |
कार्यक्षमता: |
औद्योगिक उपयोग - एसएमटी असेंबली लाइन |
प्रकाश विधि: |
एलईडी |
मॉडल: |
एबीसी-123 |
सटीकता: |
उच्च परिशुद्धता |

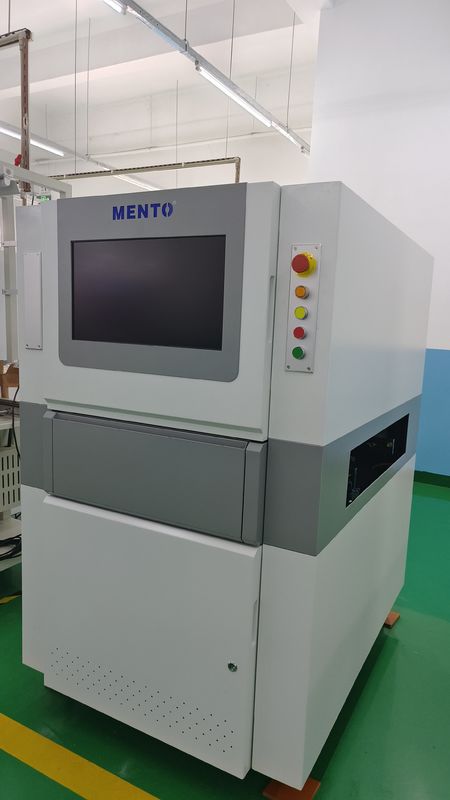

K20 श्रृंखला नीचे की ओर स्वचालित ऑप्टिकल निरीक्षण
| उपकरण का मॉडल | K2005DW | |
| पता लगाने की क्षमता | पता लगाने वाली वस्तुएँ | CHIP घटक शरीर, CHIP घटक मिलाप जोड़, वर्ण, DIP मिलाप जोड़ |
| सबसे छोटा घटक | CHIP: 0201 पिच:0.3 मिमी | |
| पता लगाने की विधि | एल्गोरिथ्म पैरामीटर डिबगिंग, मशीन लर्निंग | |
| ऑप्टिकल प्रणाली | कैमरा | 5MP उच्च गति रंग औद्योगिक कैमरा |
| टेलीसेंट्रिक लेंस | 0.22X/0.17X | |
| संकल्प | 15um/20um/25um | |
| एफओवी | 36x30mm/48x40mm/61x51mm | |
| पता लगाने की गति | 3FOV/s | |
| सॉफ्टवेयर प्रणाली | ऑपरेटिंग सिस्टम | विंडोज 10 |
| यांत्रिक गुण | पीसीबी मोटाई | 0.3~10mm ((warpage≤5mm) |
| घटक ऊंचाई | 180 मिमी ऊपरी, 30 मिमी निचले (विशेष ऊंचाई अनुकूलित किया जा सकता है) | |
| ड्राइविंग उपकरण | सर्वो मोटर + गेंद शिकंजा + रैखिक स्लाइड | |
| चलती गति | अधिकतम 600 मिमी/सेकंड | |
| स्थिति की सटीकता | ≤8um ((कैलिब्रेशन के बाद) | |
| पीसीबी परिवहन रेल | पीसीबी रेल परिवहन ऊंचाईः 900±20 मिमी (जमीन से पीसीबी गाइड रेल परिवहन सतह तक) | |
| पीसीबी का अधिकतम आकारः 510mmx460mm | ||
| पीसीबी के बीच न्यूनतम दूरीः ≤90 मिमी | ||
| पैरामीटर | विद्युत स्रोत | AC220V/50Hz/2000W |
| कुल आकार | W1140mmxD1400mmxH1600mm (पैर 100±20mm को छोड़कर) | |
| वजन | ≈700 किलो | |
| वायु दबाव | ≥0.5MPa | |
| पर्यावरणीय आवश्यकताएं | तापमानः 5~40°C, सापेक्ष आर्द्रता 25%~80% (कोई ठंढ नहीं) | |
| उपप्रोसेस और डाउनस्ट्रीम उपकरण संचार | मानक एसएमईएमए इंटरफ़ेस | |
वैज्ञानिक मंच का डिजाइन
पीसने के ग्रेड के चलती पटरियों का डिजाइन
पुनरावृत्ति सटीकता और स्थिति सटीकता उच्च, कम शोर है।
उच्च परिशुद्धता वाली गति नियंत्रण प्रणाली का डिजाइन
गति प्रणाली के डेटा हानि से बचें, उच्च गति और स्थिर संचालन सुनिश्चित करें, और गति त्वरण और मंदी की गति में प्रभावी ढंग से सुधार करें।
उत्पाद की विशेषताएं - दृष्टि प्रणाली
औद्योगिक कैमरा
उच्च गति वाला बहु-फ्रेम औद्योगिक डिजिटल कैमरा।
निरंतर धारा प्रकाश स्रोत नियंत्रक
पूर्ण बंद लूप स्थिर वर्तमान डिजिटल नियंत्रक प्रकाश स्रोत चमक की स्थिरता और एकरूपता सुनिश्चित करता है।
टेलीसेंट्रिक ऑप्टिकल सिस्टम
उच्च क्षेत्र की गहराई, कम विकृतियाँ, पूर्ण पिक्सेल, निश्चित संकल्प डिजाइन।
उत्पाद निरीक्षण क्षमता
1. गलत भाग 2. अनुपलब्ध भाग 3. उलट 4. आभासी वेल्डिंग 5. टिन छेद 6. कॉलिनेरिटी 7. गलत वेल्डिंग 8. पेडिकल 9. कम टिन
10. निरंतर टिन 11. डीआईपी मिलाप जोड़ कम टिन 12. स्थिति ऑफसेट 13. डीआईपी रिसाव प्लग-इन 14. डीआईपी पैर से बाहर नहीं...
एमईएस डेटा डॉकिंग फ़ंक्शन और शक्तिशाली एसपीसी प्रणाली
1शीर्ष 10 अलार्म घटकों के वास्तविक समय के आंकड़े
2. स्वचालित रूप से उपप्रवाह उपकरण को रोकने के लिए एक अलार्म गिनती सेट करने के लिए सक्षम बनाता है.
3. बाद में पता लगाने के लिए वास्तविक समय में प्रत्येक पीसीबी की पूरी बोर्ड छवि निर्यात करें
4स्वदेशी रूप से विकसित एमईएस इंटरफ़ेस मानक और अनुकूलित प्रारूपों का समर्थन करता है।
