उत्पाद का विवरण
उत्पत्ति के प्लेस: डोंगगुआन
ब्रांड नाम: MENTO
प्रमाणन: FCC.ROHS,CCC
मॉडल संख्या: K2005DT
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 3
पैकेजिंग विवरण: 1200मिमी*1500मिमी*1800मिमी
प्रसव के समय: 20 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 10pcs + 20 कार्यदिवस
उत्पाद का प्रकार: |
स्वचालित ऑप्टिकल निरीक्षण उपकरण |
निरीक्षण विधि: |
स्वचालित |
संकल्प: |
5μm तक |
ऑपरेटिंग सिस्टम: |
खिड़कियाँ |
दोष का वर्गीकरण: |
स्वचालित वर्गीकरण और छँटाई |
ऑप्टिकल सिस्टम: |
उच्च संकल्प वाला कैमरा |
डेटा प्रबंधन: |
वास्तविक समय डेटा विश्लेषण और भंडारण |
सॉफ्टवेयर: |
उन्नत छवि प्रसंस्करण सॉफ्टवेयर |
देखने के क्षेत्र: |
300 मिमी x 300 मिमी तक |
उत्पाद का प्रकार: |
स्वचालित ऑप्टिकल निरीक्षण उपकरण |
निरीक्षण विधि: |
स्वचालित |
संकल्प: |
5μm तक |
ऑपरेटिंग सिस्टम: |
खिड़कियाँ |
दोष का वर्गीकरण: |
स्वचालित वर्गीकरण और छँटाई |
ऑप्टिकल सिस्टम: |
उच्च संकल्प वाला कैमरा |
डेटा प्रबंधन: |
वास्तविक समय डेटा विश्लेषण और भंडारण |
सॉफ्टवेयर: |
उन्नत छवि प्रसंस्करण सॉफ्टवेयर |
देखने के क्षेत्र: |
300 मिमी x 300 मिमी तक |

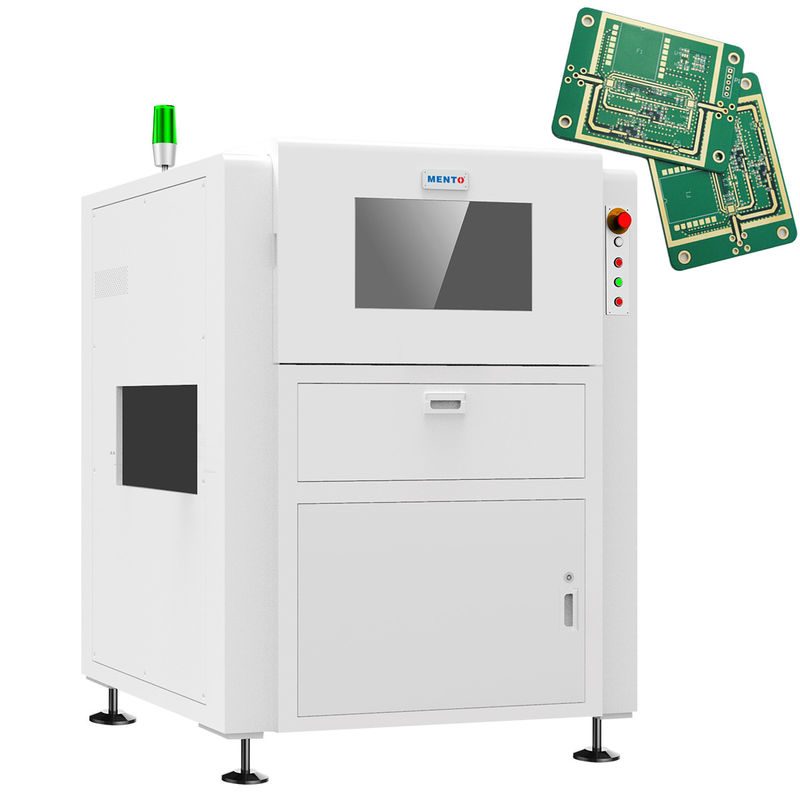

| 2डी स्वचालित ऑप्टिकल निरीक्षण ऑनलाइन डुअल ट्रैक | ||
| मॉडल | K2005DT | |
| परीक्षण क्षमता | परीक्षण आइटम | चिप घटक बॉडी, चिप घटक सोल्डर जोड़, अक्षर, डिप सोल्डर जोड़ |
| न्यूनतम घटक | चिप: 01005 पिच: 0.3 मिमी | |
| पहचान विधि | एल्गोरिथम पैरामीटर डिबगिंग, मशीन लर्निंग | |
| ऑप्टिकल सिस्टम | कैमरा | 5MP हाई स्पीड कलर इंडस्ट्रियल कैमरा |
| टेलीसेंट्रिक लेंस | 0.345X/0.22X/0.17X | |
| रिज़ॉल्यूशन | 10um/15um/20um | |
| FOV | 24x20mm/36x30mm/48x40mm | |
| पहचान गति | 3FOV/s | |
| यांत्रिक गुण | पीसीबी मोटाई | 0.3~10mm (वॉरप ≤ 5mm) |
| घटक ऊंचाई | ऊपरी 30mm, निचला 84mm (विशेष ऊंचाई अनुकूलित की जा सकती है) | |
| ड्राइविंग डिवाइस | सर्वोमोटर + बॉल स्क्रू + लीनियर गाइडवे | |
| गति | अधिकतम 600mm/s | |
| स्थिति सटीकता | ≤ 8um (कैलिब्रेशन के बाद) | |
| पीसीबी परिवहन गाइड | पीसीबी रेल परिवहन ऊंचाई: 900+20mm (जमीन से पीसीबी रेल परिवहन सतह तक) | |
|
पीसीबी अधिकतम आकार: 600mmxW300mm (डुअल रेल, डबल पीसीबी) 600mmxW580mm (सिंगल रेल, सिंगल पीसीबी) |
||
| पीसीबी के बीच न्यूनतम दूरी: ≤ 90mm | ||
| पैरामीटर | क्युरिंग विधि | AC220V/50Hz/2000W |
| पहचान स्क्रीन | W1000mmxD1380mmxH1600mm (पैर के बिना 100±20mm) | |
| सटीकता | 1100KG | |
| पुनः माप सटीकता | ≥ 0.5MPa | |
| वेफर रिंग आकार | तापमान: 5~40℃, सापेक्ष आर्द्रता 25%~80% (कोई पाला नहीं) | |
| एक साथ संभाले जाने वाले वेफरों की संख्या | मानक SMEMA इंटरफ़ेस | |
उत्पाद परीक्षण क्षमताएं (ऑनलाइन डुअल-ट्रैक)
1. मिसप्लेसमेंट 2. मिसिंग कंपोनेंट 3. पोलरिटी रिवर्सल 4. नॉन-वेटिंग 5. सोल्डर होल 6. कोलिनियर एनोमली 7. पुअर सोल्डरिंग 8. पिन वार्पेज
9. अपर्याप्त सोल्डरिंग 10. शॉर्ट सर्किट 11. ऑफसेट 12. डिप कंपोनेंट मिसिंग 13. डिप पिन अनएक्सटेंडेड......
MES डेटा डॉकिंग फ़ंक्शन और शक्तिशाली SPC सिस्टम
1. शीर्ष 10 अलार्म घटकों के वास्तविक समय के आँकड़े
2. अपस्ट्रीम उपकरण को स्वचालित रूप से रोकने के लिए अलार्म गणना निर्धारित करने में सक्षम बनाता है।
3. बाद की पता लगाने की क्षमता के लिए प्रत्येक पीसीबी की पूरी बोर्ड छवि को वास्तविक समय में निर्यात करें
4. स्वदेशी रूप से विकसित MES इंटरफ़ेस मानक और अनुकूलित प्रारूपों का समर्थन करता है।
श्रम-बचत मोड
डेटा ट्रांसमिशन और अन्य विधियों के माध्यम से, एक व्यक्ति कई लाइनों के AOI अलार्म डेटा को देख सकता है, जिससे मैन-सेविंग मोड का एहसास होता है।
