Dongguan MENTO Intelligent Technology Co., Ltd. asako@mento-mv.com 00-86-14775950818
उत्पाद का विवरण
उत्पत्ति के प्लेस: डोंगगुआन
ब्रांड नाम: MENTO
प्रमाणन: FCC.ROHS,CCC
मॉडल संख्या: K2005DT
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 3
पैकेजिंग विवरण: W1000mmxD1380mmxH1600mm (पैर के बिना 100±20mm)
संकल्प: |
10 माइक्रोन |
विद्युत आपूर्ति: |
110-240V एसी, 50/60Hz |
ऑपरेटिंग सिस्टम: |
खिड़कियाँ |
निरीक्षण की गति: |
1000 mm²/s तक |
कार्य: |
मुद्रित सर्किट बोर्ड पर दोष का पता लगाना |
कैमरा प्रकार: |
उच्च-रिज़ॉल्यूशन सीसीडी |
आवेदन: |
स्वचालित ऑप्टिकल निरीक्षण |
सॉफ्टवेयर: |
सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस |
आयाम: |
1200 मिमी X 800 मिमी X 1500 मिमी |
संकल्प: |
10 माइक्रोन |
विद्युत आपूर्ति: |
110-240V एसी, 50/60Hz |
ऑपरेटिंग सिस्टम: |
खिड़कियाँ |
निरीक्षण की गति: |
1000 mm²/s तक |
कार्य: |
मुद्रित सर्किट बोर्ड पर दोष का पता लगाना |
कैमरा प्रकार: |
उच्च-रिज़ॉल्यूशन सीसीडी |
आवेदन: |
स्वचालित ऑप्टिकल निरीक्षण |
सॉफ्टवेयर: |
सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस |
आयाम: |
1200 मिमी X 800 मिमी X 1500 मिमी |

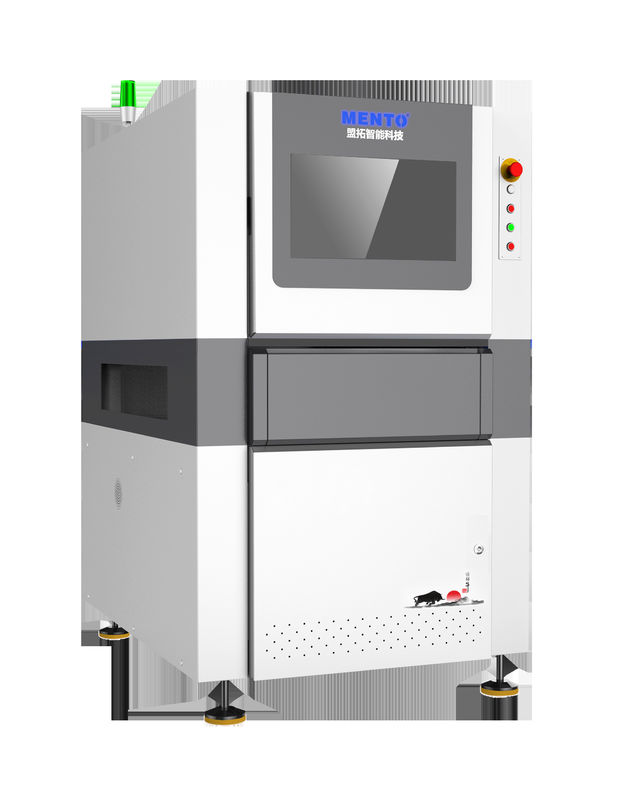

| 2डी स्वचालित ऑप्टिकल निरीक्षण ऑनलाइन डुअल ट्रैक | ||
| मॉडल | K2005DT | |
| परीक्षण क्षमता | परीक्षण आइटम | चिप घटक बॉडी, चिप घटक सोल्डर जोड़, अक्षर, डिप सोल्डर जोड़ |
| न्यूनतम घटक | चिप: 01005 पिच: 0.3 मिमी | |
| पहचान विधि | एल्गोरिथम पैरामीटर डिबगिंग, मशीन लर्निंग | |
| ऑप्टिकल सिस्टम | कैमरा | 5MP हाई स्पीड कलर इंडस्ट्रियल कैमरा |
| टेलीसेंट्रिक लेंस | 0.345X/0.22X/0.17X | |
| रिज़ॉल्यूशन | 10um/15um/20um | |
| FOV | 24x20mm/36x30mm/48x40mm | |
| पहचान गति | 3FOV/s | |
| यांत्रिक गुण | पीसीबी मोटाई | 0.3~10mm (वार्प ≤ 5mm) |
| घटक ऊंचाई | ऊपरी 30mm, निचला 84mm (विशेष ऊंचाई अनुकूलित की जा सकती है) | |
| ड्राइविंग डिवाइस | सर्वो मोटर + बॉल स्क्रू + लीनियर गाइडवे | |
| गति | अधिकतम 600mm/s | |
| स्थिति सटीकता | ≤ 8um (कैलिब्रेशन के बाद) | |
| पीसीबी परिवहन गाइड | पीसीबी रेल परिवहन ऊंचाई: 900+20mm (जमीन से पीसीबी रेल परिवहन सतह तक) | |
| पीसीबी अधिकतम आकार: 600mmxW300mm (डुअल रेल, डबल पीसीबी) 600mmxW580mm (सिंगल रेल, सिंगल पीसीबी) | ||
| पीसीबी के बीच न्यूनतम दूरी: ≤ 90mm | ||
| पैरामीटर | क्युरिंग विधि | AC220V/50Hz/2000W |
| पहचान स्क्रीन | W1000mmxD1380mmxH1600mm (पैर के बिना 100±20mm) | |
| सटीकता | 1100KG | |
| पुनः माप सटीकता | ≥ 0.5MPa | |
| वेफर रिंग आकार | तापमान: 5~40℃, सापेक्ष आर्द्रता 25%~80% (कोई पाला नहीं) | |
| एक साथ संभाले जाने वाले वेफरों की संख्या | मानक SMEMA इंटरफ़ेस | |
उत्पाद सुविधाएँ - विजन सिस्टम
उत्पाद परीक्षण क्षमताएं (ऑनलाइन डुअल-ट्रैक)
1. गलत प्लेसमेंट 2. घटक गायब 3. ध्रुवीयता उलटा 4. नॉन-वेटिंग 5. सोल्डर होल 6. संरेखण विसंगति 7. खराब सोल्डरिंग 8. पिन वार्पेज
9. अपर्याप्त सोल्डरिंग 10. शॉर्ट सर्किट 11. ऑफसेट 12. डिप घटक गायब 13. डिप पिन अनएक्सटेंडेड......
गलत प्लेसमेंट घटक गायब ध्रुवीयता उलटा नॉन-वेटिंग पिन वार्पेज
घटक संरेखण पहचान (ऑनलाइन मोनोरेल/1.2m ऑनलाइन मोनोरेल)
1. घटक के घूर्णन कोण की गणना करें
2. घटक के अधिकतम और न्यूनतम ऑफसेट के बीच की सीमा की गणना करें
3. घटकों के बीच की दूरी
4. घटक और एक संदर्भ बिंदु या रेखा के बीच की दूरी
संरेखण पहचान (संरेखण, पूर्ण दूरी, संरेखण सीमा, लंबवत रिक्ति)
MES डेटा डॉकिंग फ़ंक्शन और शक्तिशाली SPC सिस्टम
1. शीर्ष 10 अलार्म घटकों के वास्तविक समय के आँकड़े
2. अपस्ट्रीम उपकरण को स्वचालित रूप से रोकने के लिए अलार्म गणना निर्धारित करने में सक्षम बनाता है।
3. बाद की पता लगाने की क्षमता के लिए प्रत्येक पीसीबी की पूरी बोर्ड छवि को वास्तविक समय में निर्यात करें
4. स्वदेशी रूप से विकसित MES इंटरफ़ेस मानक और अनुकूलित प्रारूपों का समर्थन करता है।
श्रम-बचत मोड
डेटा ट्रांसमिशन और अन्य विधियों के माध्यम से, एक व्यक्ति कई लाइनों के AOI अलार्म डेटा को देख सकता है, जिससे मैन-सेविंग मोड का एहसास होता है।
