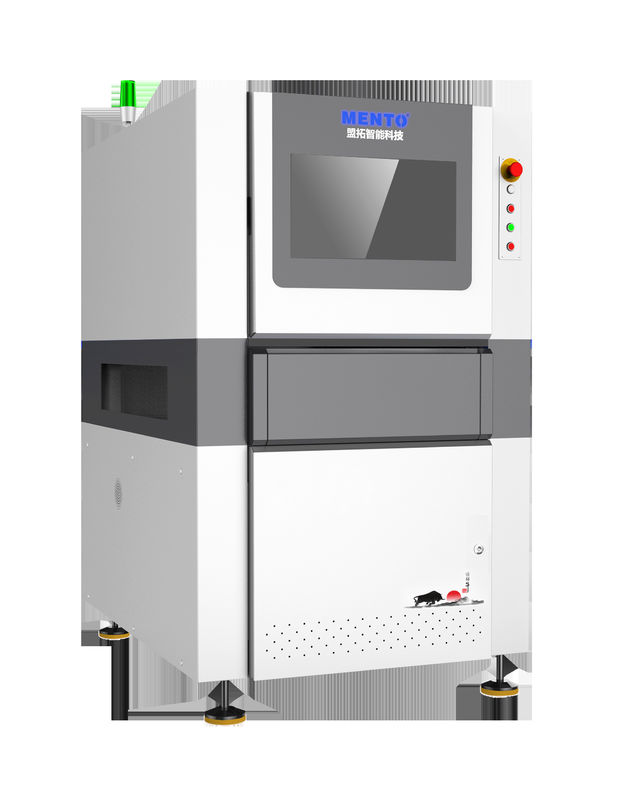

पीसीबी एसएमटी एओआई निरीक्षण उपकरण मशीन उच्च संकल्प

उत्पाद विशेषताएं - विजन सिस्टम ((ऑनलाइनएकल-ट्रैक)

उत्पाद परीक्षण क्षमताएं ((ऑनलाइन एकल-ट्रैक)

1. गलत स्थान 2. अनुपलब्ध घटक 3. ध्रुवीयता उलट 4. गैर गीला 5. सोल्डर छेद 6. कोलिनेयर असामान्यता 8. पिन वारपेज

9. अपर्याप्त सोल्डरिंग 10. शॉर्ट सर्किट 12. ऑफसेट 13. डीआईपी घटक गायब 14. डीआईपी पिन नहीं बढ़ाया....

गलत स्थान अनुपलब्ध घटक ध्रुवीयता उल्टा गैर गीला पिन Warpage

सामान्य पिन फ्लोट अपर्याप्त सोल्डरिंग ब्रिजिंग

तेज़ प्रोग्रामिंग ((ऑनलाइनएकल-ट्रैक)

1. स्वतः डेटाबेस आयात करें

2. पूरे बोर्ड पैरामीटर ट्यूनिंग

34. मानक पुस्तकालय के लिए सार्वजनिक पुस्तकालय के लिए एक क्लिक लिंक

ऑफलाइन प्रोग्रामिंग (ऑनलाइन)एकल-ट्रैक)

ऑनलाइन और ऑफलाइन (कार्यालय) मशीन पैरामीटर ट्यूनिंग

घटकcओलिनेयरपता लगाना ((ऑनलाइनएकल-ट्रैक/1.2m ऑनलाइनएकल-ट्रैक)

1. घटक के घूर्णन कोण की गणना करें

2. घटक के अधिकतम और न्यूनतम विस्थापन के बीच की सीमा की गणना करें

3घटकों के बीच की दूरी

4. घटक और एक संदर्भ बिंदु या एक रेखा के बीच की दूरी

कोलिनेरिटी का पता लगाना (कोलिनेरिटी, पूर्ण दूरी, कोलिनेरिटी रेंज, घटक दूरी)

व्यापक एमईएसdआटाiइंटरफेसिंगcक्षमताएंऔर शक्तिशाली एसपीसी प्रणाली(ऑनलाइनएकल-ट्रैक)

1शीर्ष 10 अलार्म घटकों के वास्तविक समय के आंकड़े

2. स्वचालित रूप से उपप्रवाह उपकरण को रोकने के लिए एक अलार्म गिनती सेट करने के लिए सक्षम बनाता है.

3. बाद में पता लगाने के लिए वास्तविक समय में प्रत्येक पीसीबी की पूरी बोर्ड छवि निर्यात करें

4स्वदेशी रूप से विकसित एमईएस इंटरफ़ेस मानक और अनुकूलित प्रारूपों का समर्थन करता है।

सारांश कुल प्रतिशत शीर्ष 10 दोष प्रकार शीर्ष 10 दोष घटक शीर्ष 10 झूठे सकारात्मक घटक शीर्ष 10 दोष प्रकारों के पैरेटो चार्ट

श्रम-बचतमोड

डेटा ट्रांसमिशन और अन्य तरीकों के माध्यम से, एक व्यक्ति कई लाइनों के AOI अलार्म डेटा की समीक्षा कर सकता है, जिससे श्रम-बचत मोड का एहसास होता है।

सोल्डर पेस्ट प्रिंटर SPI चिप माउंटर प्री-रिफ्लो AOI रिफ्लो ओवन पोस्ट-रिफ्लो AOI कलेक्टर

उत्पाद विशेषताएं - उपकरण मंच

तीन खंडों वाला ट्रैक हटाने योग्य है और उत्पाद की लंबाई के अनुसार बदला जा सकता है। यह कार्यशाला में विभिन्न उत्पादों और लाइनों पर लागू किया जा सकता है।

1एकीकृत कास्टिंग प्लेटफॉर्म संरचनात्मक तनाव को प्रभावी ढंग से समाप्त करता है और मशीन की सटीकता और स्थिरता की नींव रखता है।

2. खींचने योग्य इलेक्ट्रॉनिक नियंत्रण घटक मंच रखरखाव को अधिक उपयोगकर्ता के अनुकूल बनाता है।

3पेशेवर और सुंदर उपस्थिति डिजाइन, ergonomics और दृश्य सौंदर्यशास्त्र के अनुरूप।

उत्पाद निरीक्षण क्षमताएं
गलत स्थान पर विस्थापन झुकाव आम दोषपूर्ण

अनुपलब्ध घटक सॉकेट ऑफसेट डायोड ऑफसेट अपर्याप्त गोंद गोंद ऑफसेट
