Product Details
उत्पत्ति के प्लेस: चीन डोंगगुआन
ब्रांड नाम: Mento
प्रमाणन: ISO9001/ISO14001
मॉडल संख्या: K3412
Payment & Shipping Terms
न्यूनतम आदेश मात्रा: 1
मूल्य: Negotiable
पैकेजिंग विवरण: W1000mmxD1380mmxH1600mm (पैर के बिना 100±20mm)
प्रसव के समय: 3 सप्ताह
भुगतान शर्तें: ऑन लाइन, एल/सी, टी/टी
आपूर्ति की क्षमता: 1000/माह
निरीक्षण के प्रकार: |
सोल्डर जोड़, घटक, दोष |
निरीक्षण विधि: |
3डी निरीक्षण |
विद्युत आपूर्ति: |
एसी 220 वी, 50/60 हर्ट्ज |
वजन: |
1100 किग्रा |
संरेखण विधि: |
स्वचालित संरेखण |
ऑपरेटिंग सिस्टम: |
विंडोज 10 |
प्रकाश व्यवस्था: |
आरजीबी एलईडी |
निरीक्षण क्षेत्र: |
510 X 510 मिमी तक |
निरीक्षण के प्रकार: |
सोल्डर जोड़, घटक, दोष |
निरीक्षण विधि: |
3डी निरीक्षण |
विद्युत आपूर्ति: |
एसी 220 वी, 50/60 हर्ट्ज |
वजन: |
1100 किग्रा |
संरेखण विधि: |
स्वचालित संरेखण |
ऑपरेटिंग सिस्टम: |
विंडोज 10 |
प्रकाश व्यवस्था: |
आरजीबी एलईडी |
निरीक्षण क्षेत्र: |
510 X 510 मिमी तक |
हमारे 3 डी निरीक्षण विधि पारंपरिक 2 डी निरीक्षण विधियों की तुलना में अपने बोर्डों का अधिक सटीक निरीक्षण करने के लिए अनुमति देता है। आप जैसे उठाया leads, कब्र पत्थर,और यहां तक कि सूक्ष्म दरारें जो एक 2 डी निरीक्षण द्वारा याद किया जाएगा.
हमारी 3 डी एओआई मशीन का निरीक्षण क्षेत्र 510 x 510 मिमी तक है, जिससे यह पीसीबी आकार की एक विस्तृत श्रृंखला का निरीक्षण करने के लिए उपयुक्त है।इसका मतलब है कि आप अपने सभी निरीक्षण जरूरतों को कवर करने के लिए कई मशीनों में निवेश के बारे में चिंता करने की जरूरत नहीं होगी.
हमारी मशीन पर आरजीबी एलईडी प्रकाश व्यवस्था आपके बोर्डों के लिए उज्ज्वल और समान प्रकाश व्यवस्था प्रदान करती है, यह सुनिश्चित करती है कि हमारे 3 डी डिजिटल कैमरे के लिए सबसे छोटे दोष भी दिखाई दें।इस कैमरा प्रकार अपने बोर्डों की अधिक सटीक और विस्तृत निरीक्षण के लिए अनुमति देता है.
कुल मिलाकर, हमारी 3 डी एओआई मशीन आपके पीसीबी निरीक्षण की जरूरतों के लिए एक शीर्ष-ऑफ-लाइन समाधान है। इसकी तेज निरीक्षण गति, सटीक 3 डी निरीक्षण विधि, बड़े निरीक्षण क्षेत्र,और उन्नत आरजीबी एलईडी प्रकाश व्यवस्था और 3 डी डिजिटल कैमरा, आप आश्वस्त हो सकते हैं कि आपके पीसीबी को किसी भी दोष के लिए पूरी तरह से निरीक्षण किया जाएगा। आपको एओआई पीसीबी निरीक्षण प्रौद्योगिकी में सर्वश्रेष्ठ प्रदान करने के लिए एओआई उपकरण निर्माताओं के रूप में हमारी विशेषज्ञता पर भरोसा करें.

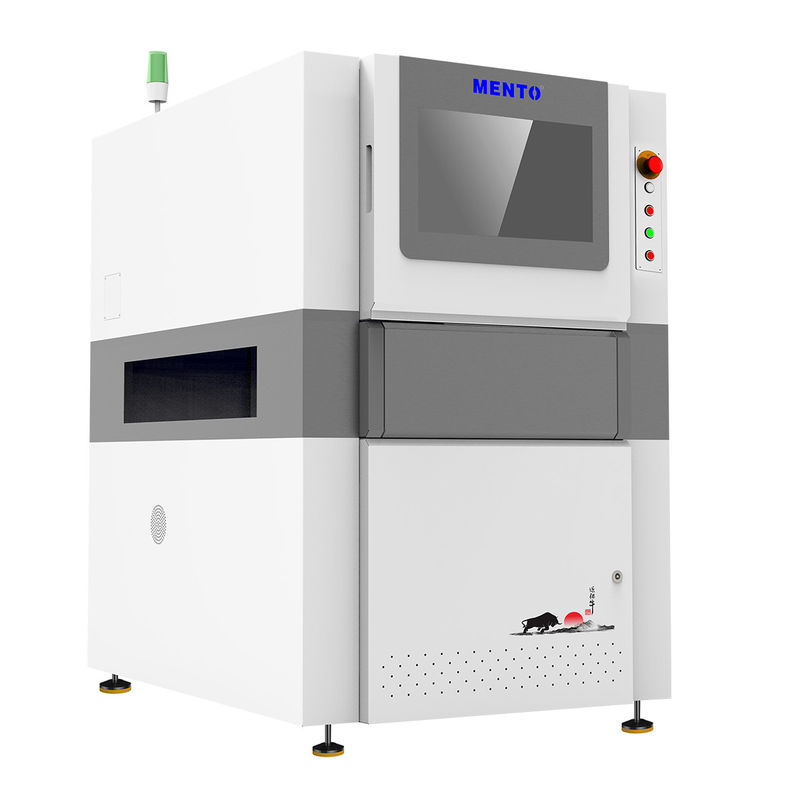

| उपकरण का मॉडल | K3412 | |
| पता लगाने की क्षमता | पता लगाने वाली वस्तुएँ | |
| स्कैनिंग विधि | स्टॉप एंड गो | |
| ऑप्टिकल प्रणाली | कैमरा | 12MP उच्च गति रंग औद्योगिक कैमरा |
| प्रकाश स्रोत | 4 डीएलपी प्रकाश स्रोत (रास्टर चरण परिवर्तन प्रौद्योगिकी) और लाल, हरे और नीले (आरजीबी) प्रकाश स्रोत | |
| संकल्प | 10μm और 15um (वैकल्पिक) | |
| वॉल्यूम दोहराव | < 1% (मानक सत्यापन ब्लॉक, 3सिग्मा) | |
| प्लेट झुकने के अधिकतम मुआवजे का मूल्य | ±3 मिमी | |
| पता लगाने की क्षमता GRR | < 10%at6o ((+ 50% सहिष्णुता, 5μm रिज़ॉल्यूशन) | |
| अधिकतम पता लगाने की ऊंचाई | 20 मिमी/40 मिमी | |
| छाया की समस्या का समाधान | चरण शिफ्ट प्रौद्योगिकी और द्विदिशात्मक 3D संरचित प्रकाश प्रणाली | |
| प्लेट झुकने के वास्तविक समय में मुआवजे की विधि | प्लेट बेंड मुआवजा (Z-ट्रैकिंग+पैड संदर्भ) | |
| परीक्षण स्क्रीन | रंग (3D और 2D चित्र एक साथ प्रदर्शित) | |
| ड्राइविंग उपकरण | सर्वमोटर+स्क्रू गाइड | |
| चलती गति | 800 मिमी/सेकंड | |
| न्यूनतम मापने योग्य उत्पाद आकार | 50mmx50mm | |
| उत्पाद का अधिकतम मापने योग्य आकार | 400mmx500mm | |
| पीसीबी की मोटाई | 0.5~6 मिमी | |
| ट्रैक चौड़ाई समायोजन | स्वचालित चौड़ाई समायोजन, मैनुअल चौड़ाई समायोजन | |
| सर्किट बोर्ड का संचरण/फिक्सिंग | बेल्ट कन्वेयर/न्यूमेटिक क्लैंप फिक्सिंग | |
| प्रेषण दिशा | बाएँ से दाएँ, दाएँ से बाएँ | |
| कक्षीय ऊंचाई | 900±20 मिमी | |
| कंप्यूटर विन्यास | मेनफ्रेम | सीपीयूः इंटेल आई5, रैमः डीडीआर4-16जी, जीपीयूः जीटीएक्स1660-6जीबी, एसएसडी:250जी, एचडीडीः 2टी |
| मॉनिटर | 22"एलईडी | |
| ऑपरेटिंग सिस्टम | उबंटू | |
| पैरामीटर | कुल आकार | W1000xD1380xH1600mm (अलार्म लाइट को छोड़कर) |
| वजन | 1100 किलो | |
| विद्युत स्रोत | AC220V/50~60Hz/2000W | |
| वायु दबाव | 0.5Mpa | |
| पर्यावरणीय आवश्यकताएं | तापमानः 5~40°C, सापेक्ष आर्द्रताः 25%~80% (कोई ठंढ नहीं) | |
| उपप्रोसेस और डाउनस्ट्रीम उपकरण संचार | मानक एसएमईएमए इंटरफ़ेस | |
यह 3D एओआई मशीन एक उच्च गतिपीसीबी एओआई उपकरणजो 80 सेमी2/सेकंड तक निरीक्षण कर सकता है।विंडोज 10और इसका वजन 800 किलोग्राम है।स्वतः संरेखणयह 0.5 से 5 मिमी की मोटाई के प्रिंटेड सर्किट बोर्डों का सटीक निरीक्षण करने के लिए एक उन्नत तकनीक है।पीसीबी निरीक्षण प्रणालीजो सटीक निरीक्षण परिणाम सुनिश्चित करने के लिए 3 डी तकनीक का उपयोग करता है।
| तकनीकी पैरामीटर | मूल्य |
|---|---|
| संकल्प | 10 μm |
| निरीक्षण की गति | 80 सेमी2/सेकेंड तक |
| संरेखण विधि | स्वचालित संरेखण |
| ऑपरेटिंग सिस्टम | विंडोज 10 |
| कैमरा प्रकार | थ्रीडी डिजिटल कैमरा |
| सॉफ्टवेयर | सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस |
| विद्युत आपूर्ति | AC 220V, 50/60Hz |
| प्रकाश व्यवस्था | आरजीबी एलईडी |
| आयाम | L 1300 x W 1300 x H 1500 मिमी |
| निरीक्षण विधि | थ्रीडी निरीक्षण |
1000/महीने की आपूर्ति क्षमता के साथ, Mento-01 उन कंपनियों के लिए एक उत्कृष्ट समाधान है जिन्हें उच्च गति और उच्च परिशुद्धता वाले पीसीबी निरीक्षण की आवश्यकता होती है। मशीन 0 की मोटाई के साथ पीसीबी का निरीक्षण कर सकती है।5 - 5 मिमी और 510 x 510 मिमी तक का निरीक्षण क्षेत्रस्वचालित संरेखण विधि यह सुनिश्चित करती है कि निरीक्षण तेज और सटीक हो।
Mento-01 द्वारा उपयोग की जाने वाली 3D निरीक्षण विधि उसे दोषों का सटीक रूप से पता लगाने में सक्षम बनाती है जो पारंपरिक 2D AOI मशीनों को याद हो सकती हैं।यह इसे उन उद्योगों के लिए आदर्श बनाता है जिन्हें उच्च परिशुद्धता गुणवत्ता नियंत्रण की आवश्यकता होती है जैसे एयरोस्पेस, ऑटोमोबाइल और चिकित्सा उपकरण निर्माण।
Mento-01 का सहज ज्ञान युक्त उपयोगकर्ता इंटरफ़ेस सॉफ्टवेयर ऑपरेटरों के लिए मशीन को स्थापित करना और संचालित करना आसान बनाता है। यह वास्तविक समय में प्रतिक्रिया प्रदान करता है और व्यापक निरीक्षण रिपोर्ट उत्पन्न करता है,दोषों की पहचान और सुधार करना आसान बनानाइस मशीन का उपयोग विभिन्न अनुप्रयोगों के लिए किया जा सकता है जैसे कि सोल्डर पेस्ट, घटक प्लेसमेंट और सोल्डर जोड़ों की गुणवत्ता का निरीक्षण करना।
संक्षेप में, Mento-01 एक विश्वसनीय और कुशल 3D AOI मशीन है जो अनुप्रयोगों और परिदृश्यों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।इसकी उच्च परिशुद्धता निरीक्षण क्षमताएं इसे उन उद्योगों के लिए आदर्श विकल्प बनाती हैं जिन्हें सख्त गुणवत्ता नियंत्रण की आवश्यकता होती है.
थ्रीडी एओआई (ऑटोमेटेड ऑप्टिकल इंस्पेक्शन) मशीन पीसीबी (प्रिंट सर्किट बोर्ड) के उत्पादन के लिए इस्तेमाल किया जाने वाला हाई-टेक निरीक्षण उपकरण है।यह पीसीबी बोर्ड पर घुड़सवार घटकों की गुणवत्ता और सटीकता का निरीक्षण करने के लिए बनाया गया है.
3डी एओआई मशीन के लिए उत्पाद तकनीकी सहायता और सेवाओं में शामिल हैंः
Our team of experienced technicians and engineers are dedicated to providing top-notch support and services to ensure that your 3D AOI machine operates at peak performance and delivers accurate inspection results.
उत्पाद पैकेजिंगः
3 डी एओआई मशीन को सुरक्षित परिवहन सुनिश्चित करने के लिए एक लकड़ी के डिब्बे में सुरक्षित रूप से पैक किया जाएगा। मशीन को फोम पैडिंग से ढका जाएगा और सभी नाजुक घटकों को बुलबुला रैप में लपेटा जाएगा.कोष को पेंचों से सील किया जाएगा और अतिरिक्त सावधानी के लिए नाजुक स्टिकर से चिह्नित किया जाएगा।
नौवहन:
3 डी एओआई मशीन को समय पर और सुरक्षित वितरण सुनिश्चित करने के लिए एक विश्वसनीय कूरियर सेवा के माध्यम से भेज दिया जाएगा। शिपिंग लागत मशीन के गंतव्य और वजन के आधार पर गणना की जाएगी,और ग्राहक शिपिंग विवरण और ट्रैकिंग नंबर के बारे में सूचित किया जाएगा एक बार मशीन भेज दिया है.
प्रश्न: थ्रीडी एओआई मशीन का मॉडल नंबर क्या है?
A: 3D AOI मशीन का मॉडल नंबर Mento-01 है।
प्रश्न: थ्रीडी एओआई मशीन का मूल स्थान क्या है?
उत्तर: 3डी एओआई मशीन का मूल स्थान चीन डोंगगुआन है।
प्रश्न: थ्रीडी एओआई मशीन का प्रमाणन क्या है?
A: 3D AOI मशीन ISO9001/ISO14001 के साथ प्रमाणित है।
प्रश्न: 3 डी एओआई मशीन के लिए न्यूनतम आदेश मात्रा क्या है?
उत्तर: 3डी एओआई मशीन के लिए न्यूनतम आदेश मात्रा 1 है।
प्रश्न: 3डी एओआई मशीन की कीमत क्या है?
उत्तर: 3डी एओआई मशीन की कीमत पर बातचीत की जा सकती है।
प्रश्न: थ्रीडी एओआई मशीन के लिए डिलीवरी का समय क्या है?
A: 3D AOI मशीन के लिए डिलीवरी का समय 1 सप्ताह है।
प्रश्न: 3 डी एओआई मशीन के लिए भुगतान की शर्तें क्या हैं?
उत्तर: 3 डी एओआई मशीन के लिए भुगतान की शर्तें ऑनलाइन हैं।
प्रश्न: थ्रीडी एओआई मशीन की आपूर्ति क्षमता क्या है?
A: 3D AOI मशीन की आपूर्ति क्षमता 1000/माह है।
