Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
उत्पाद का विवरण
उत्पत्ति के प्लेस: डोंगगुआन
ब्रांड नाम: MENTO
प्रमाणन: FCC.ROHS,CCC
मॉडल संख्या: K2012DT
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 3
पैकेजिंग विवरण: 1200मिमी*1500मिमी*1800मिमी
प्रसव के समय: 20 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 10pcs + 20 कार्यदिवस
उत्पाद का प्रकार: |
स्वचालित ऑप्टिकल निरीक्षण उपकरण |
निरीक्षण विधि: |
स्वचालित |
संकल्प: |
10सुक्ष्ममापी |
दोष का वर्गीकरण: |
स्वचालित वर्गीकरण और छँटाई |
प्रयोग: |
एओआई मशीन, एओआई सिस्टम |
कैमरा: |
5MP; 5MP; color रंग |
कैमरा: |
नौ मिलियन पिक्सेल |
भाग का नाम: |
एसएमटी एओआई मशीन |
पैकेज: |
लकड़ी का मामला |
स्थिति: |
नया, नया/प्रयुक्त |
स्टॉक: |
बड़ा |
रेल चौड़ाई नियंत्रण: |
मैनुअल / ऑटो |
कार्यक्षमता: |
औद्योगिक उपयोग (एसएमटी) |
शक्ति: |
इलेक्ट्रोनिक |
मशीन का आकार: |
W1080 X D1390 X H1840 मिमी |
निरीक्षण की गति: |
80 सेमी²/सेकंड तक |
उत्पाद का प्रकार: |
स्वचालित ऑप्टिकल निरीक्षण उपकरण |
निरीक्षण विधि: |
स्वचालित |
संकल्प: |
10सुक्ष्ममापी |
दोष का वर्गीकरण: |
स्वचालित वर्गीकरण और छँटाई |
प्रयोग: |
एओआई मशीन, एओआई सिस्टम |
कैमरा: |
5MP; 5MP; color रंग |
कैमरा: |
नौ मिलियन पिक्सेल |
भाग का नाम: |
एसएमटी एओआई मशीन |
पैकेज: |
लकड़ी का मामला |
स्थिति: |
नया, नया/प्रयुक्त |
स्टॉक: |
बड़ा |
रेल चौड़ाई नियंत्रण: |
मैनुअल / ऑटो |
कार्यक्षमता: |
औद्योगिक उपयोग (एसएमटी) |
शक्ति: |
इलेक्ट्रोनिक |
मशीन का आकार: |
W1080 X D1390 X H1840 मिमी |
निरीक्षण की गति: |
80 सेमी²/सेकंड तक |

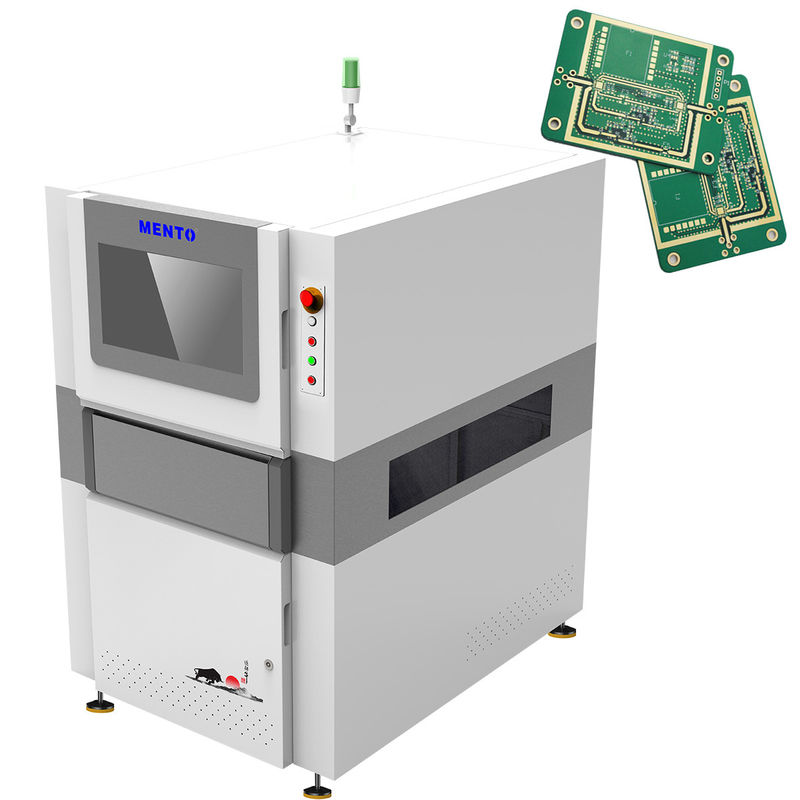

K20 श्रृंखला 2D स्वचालित ऑप्टिकल निरीक्षणऑनलाइन दोहरी ट्रैक
| दो आयामी स्वचालित ऑप्टिकल निरीक्षण ऑनलाइन दोहरी ट्रैक | ||
| मॉडल | K2012DT | |
| परीक्षण क्षमता | परीक्षण आइटम | CHIP घटक शरीर, CHIP घटक मिलाप जोड़, वर्ण, DIP मिलाप जोड़ |
| न्यूनतम घटक | CHIP: 01005 पिचः0.3 मिमी | |
| पता लगाने की विधि | एल्गोरिथ्म पैरामीटर डिबगिंग, मशीन लर्निंग | |
| ऑप्टिकल प्रणाली | कैमरा | 12MP उच्च गति रंग औद्योगिक कैमरा |
| दूरबीन लेंस | 0.36X/0.23X | |
| संकल्प | 10um/15um | |
| एफओवी | 40x30 मिमी /60x45 मिमी | |
| पता लगाने की गति | 3FOV/s | |
| सॉफ्टवेयर प्रणाली | ऑपरेटिंग सिस्टम | विंडोज10 |
| यांत्रिक गुण | पीसीबी की मोटाई | 0.3~10mm ((Warp≤5mm) |
| घटक ऊंचाई | ऊपरी 30mm, निचले 84mm ((विशेष ऊंचाई अनुकूलित किया जा सकता है) | |
| ड्राइविंग डिवाइस | सर्वमोटर+गोलाकार पेंच+रेखीय गाइडवे | |
| चलती गति | अधिकतम 600 मिमी/सेकंड | |
| स्थिति की सटीकता | ≤8um ((कैलिब्रेशन के बाद) | |
| पीसीबी परिवहन गाइड | पीसीबी रेल परिवहन ऊंचाई:900+20 मिमी ((जमीन से पीसीबी रेल परिवहन सतह तक) | |
|
पीसीबी का अधिकतम आकारः 600mmxW300mm (डबल रेल, डबल पीसीबी) 600mmxW580mm (एकल रेल, एकल पीसीबी) |
||
| पीसीबी के बीच न्यूनतम दूरीः ≤ 90 मिमी | ||
| पैरामीटर | कठोरता विधि | AC220V/50Hz/2000W |
| पता लगाने की स्क्रीन | W1000mmxD1380mmxH1600mm ((पैर के बिना 100±20mm) | |
| सटीकता | 1100 किलो | |
| पुनः माप की सटीकता | ≥0.5MPa | |
| वेफर रिंग का आकार | तापमान:5~40°C, सापेक्ष आर्द्रता 25%~80% ((कोई ठंढ नहीं) | |
| एक साथ संभाले जाने वाले वेफर्स की संख्या | मानक एसएमईएमए इंटरफ़ेस | |
स्वतंत्र बौद्धिक संपदा छवि प्रसंस्करण सॉफ्टवेयर. रैखिक स्कैनिंग में सबसे कम स्ट्रोक और सबसे तेज गति होती है.
बहुआयामी प्रकाश स्रोतों से मिलाप जोड़ों, रेशम स्क्रीन और अन्य विशेषताओं को उजागर किया जाता है। निरंतर धारा नियंत्रक प्रकाश स्रोत की चमक स्थिरता सुनिश्चित करता है।
मानक 5 एमपी ग्लोबल एक्सपोजर इंडस्ट्रियल कलर कैमरा, और वैकल्पिक 12 एमपी कैमरा आदि।
बड़े व्यास का टेलीसेंट्रिक लेंस, कम विकृति, कोई स्किंट नहीं, क्षेत्र की गहराई जो विभिन्न ऊंचाइयों के घटकों को समायोजित करती है।
उत्पाद परीक्षण क्षमताएं ((ऑनलाइन ड्यूल-ट्रैक)
1. गलत स्थान 2. अनुपलब्ध घटक 3. ध्रुवीयता उलट 4. गैर गीला 5. सोल्डर छेद 6. कॉलिनेयर असामान्यता 7. खराब सोल्डर 8. पिन वारपेज
9. अपर्याप्त सोल्डरिंग 10. शॉर्ट सर्किट 11. ऑफसेट 12. डीआईपी घटक गायब 13. डीआईपी पिन नहीं बढ़ाया...
एमईएस डेटा डॉकिंग फ़ंक्शन और शक्तिशाली एसपीसी प्रणाली
1शीर्ष 10 अलार्म घटकों के वास्तविक समय के आंकड़े
2. स्वचालित रूप से उपप्रवाह उपकरण को रोकने के लिए एक अलार्म गिनती सेट करने के लिए सक्षम बनाता है.
3. बाद में पता लगाने के लिए वास्तविक समय में प्रत्येक पीसीबी की पूरी बोर्ड छवि निर्यात करें
4स्वदेशी रूप से विकसित एमईएस इंटरफ़ेस मानक और अनुकूलित प्रारूपों का समर्थन करता है।
श्रम-बचत मोड
डेटा ट्रांसमिशन और अन्य तरीकों के माध्यम से, एक व्यक्ति कई लाइनों के एओआई अलार्म डेटा को देख सकता है, जिससे मानव-बचत मोड का एहसास होता है।
